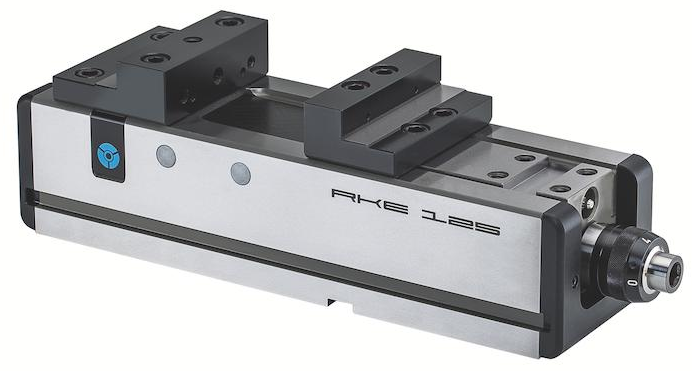

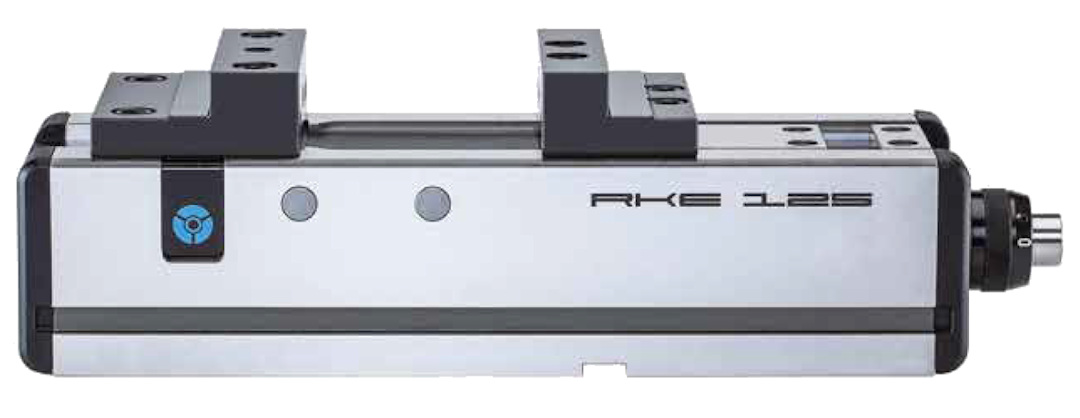

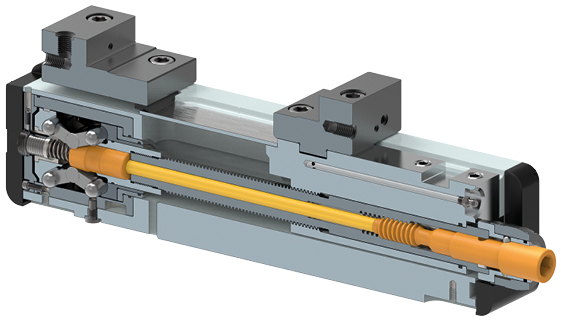

NC-Compact Vices
RKE - with power transmitter

APPLICATION
Particularly suitable for use on machining centers.

TYPE
Size 92 - clamping system mechanical-hydraulical with power transmitter, manually operated.
Size 125, 160 and 200 - clamping system mechanical-mechanical with power transmitter, manually operated.
Hydraulic actuation on request.
TECHNICAL FEATURES
- Sturdy steel body and all guides are hardened and ground on all sides
- Long clamping slide with cross slots, hardened on all sides, functional surfaces ground
- Threaded bores for taking up all RÖHM flat clamping jaws with jaw width 125/160 mm
CUSTOMER BENEFITS
» Horizontal, side or in connection with a base plate vertical mounting, for example as DUO clamping tower
    (back to back)
» Sturdy chip protection prevents chips from penetrating
» Drive spindle with clamping force presetting
» Clamping surface for clamping claws
» Central lubrication of guides and spindle thread
» Thread for fastening angle drive



A32

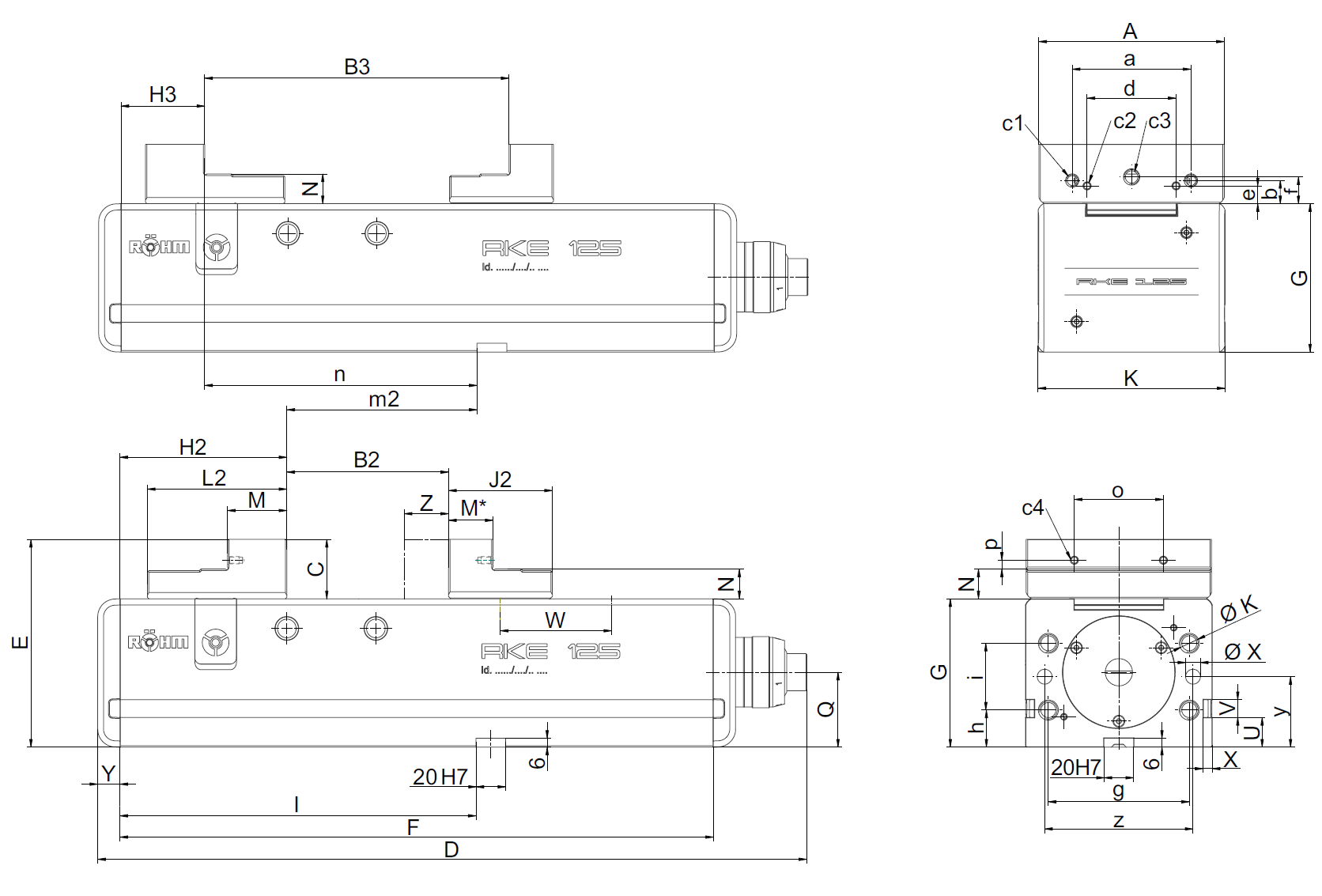

RKE, with stepped jaws
 Item No.  178411  178412  178413  178414
 Jaw width A mm  92  125  160  200
 Jaw design  stepped jaws  stepped jaws  stepped jaws  stepped jaws
 B2 mm  0 - 138  0 - 216  0 - 320  0 - 315
 B3 mm  71 - 208  97 - 312  131 - 451  131 - 451
 C mm  32  40  50  60
 D mm  345  478  633  633
 E mm  112  140  165  175
 F mm  276  400  530  530
 G-0.02 mm  80  100  115  115
 H2 mm  80  112.5  130  135
 H3 mm  41  56.5  64  64
 J2 mm  56  70  97  97
 K mm  94  126  162  162
 L2 mm  64  94  98  103
 M mm  25  40  34  39
 M* mm  25  30  32.5  32.5
 N-0.01 mm  16  20  25  25
 Q  39  50.5  59.5  59.5
 U mm  20  20  20  20
 V mm  12  12  12  12
 W mm  68  1 x 108  2 x 102.5  2 x 102.5
 X mm  10  10  10  10
 Y mm  15  15  15  15
 Z mm  70  109  117  117
 a mm  63  80  100  125
 b mm  13.6  15.6  19.6  24.6
 c1  M 6x14  M 8 x 14  M 8 x 14  M 10 x 15
 c2  M 5 x 9  M 5 x 10  M 5 x 9  M 5 x 10
 c3  M 10 x 16  M 10 x 18  M 10 x 18  M 14 x 20
 c4  M5  M5  M5  M5
 d mm  48  60  80  110
 e mm  8  12  12  12
 f mm  14  18  20  25
 g mm  70  95  125  125
 h mm  20  25  17.5  17.5
 i mm  40  45  80  80
 Ø k  M 10 x 18  M 12 x 22  M 16 x 25  M 16 x 25
 l mm  140  240  200  200
 m2±0.02 mm  60  127.5  70  65
 n±0.02 mm  99  183.5  136  136
 Ø x  Ø 10H7  Ø 10H7  Ø 10H7  Ø 10H7
 o  48  60  88  110
 p  6  6  6  12
 y+0.01 mm  40  47.5  57.5  57.5
 z mm  72  100  135  135
 Clamping force kN  25  40  60  60
 Weight kg  15  41  79  85




Accessories RKE
APPLICATION
Suitable for the complete setup of two NC compact clamps, back-to-back.

TYPE
With centering for machine table/pallet.
Without mounting or height adjustment of the clamps.
Incl. T-nuts, clamping claws and screws for aligning and fastening the clamps on the basic plate.
TECHNICAL FEATURES
- Bores for modular grid 40/50/63
- Without aligning groove/bore (machine side)


A37

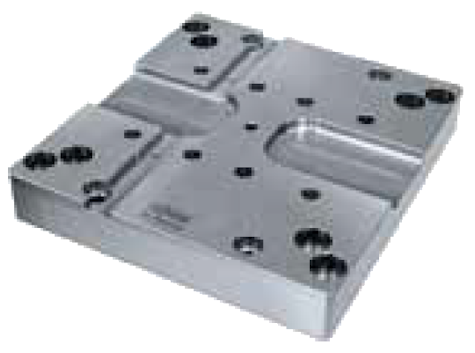

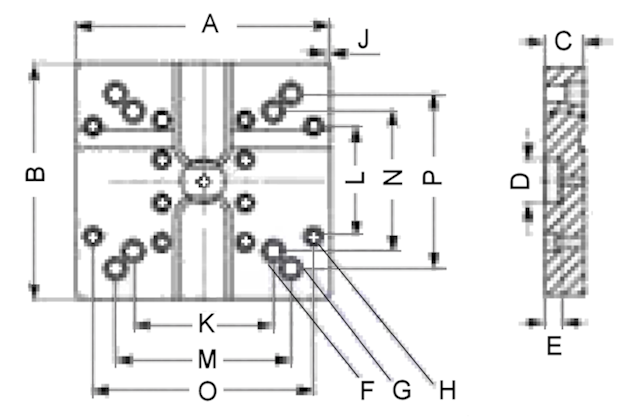

Standard basic plate GP, for DUO-tower for NC-compact vices
 Item no.  164018  164020  164026
 For  RKE 92  RKE 125  RKE 160 / RKE 200
 A mm  250  290  350
 B mm  250  270  350
 C mm  45  45  45
 D mm  5 x 45°  5 x 45°  5 x 45°
 E mm  20  20  20
 F  KM 12  KM 16  KM 16
 G  KM 16  KM 16  KM 12
 H  KM 16  KM 12  KM 16
 J mm  50  50  50
 K mm  126  160  240
 L mm  126  160  160
 M mm  160  200  252
 N mm  160  200  252
 O mm  200  252  300
 P mm  200  126  300
 Weight kg  24  29  45


A37

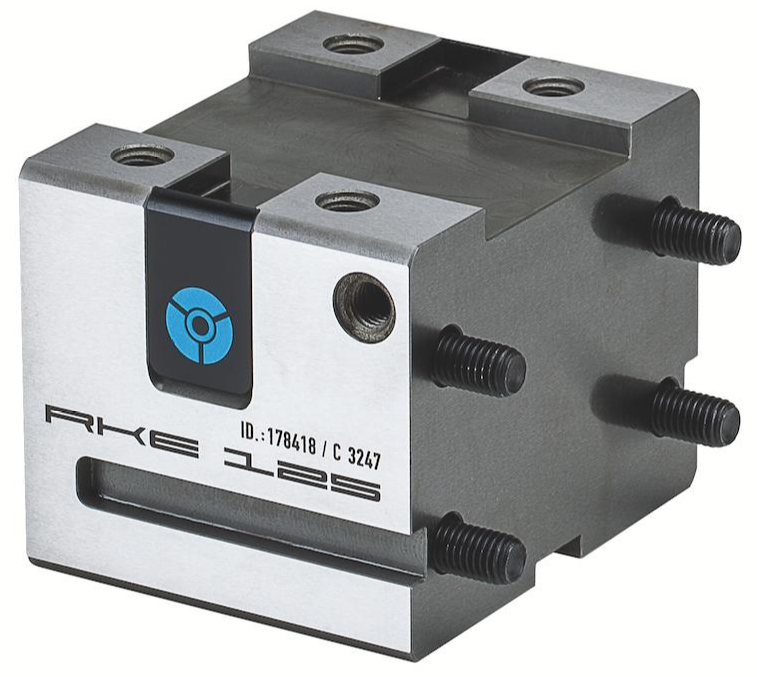

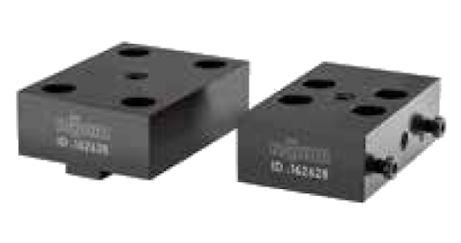

Extension GKV, for extension of clamping capacity for extra-long workpieces (only RKE, RKE-M) Fastening with screws (included in the scope of delivery)
 Item no.  178418  178419  178420  178421  178422  178423
 For  RKE 125  RKE 125  RKE 125  RKE 160  RKE 160  RKE 160
 D  463  463  463  618  618  618
 F  105  200  400  190  295  530
 G  100  100  100  115  115  115
 L  -  -  240  -  -  200
 M  -  -  156  -  -  225
 N  68  160  364  150  253  493
 O  24  24  24  30  30  30
 B1  0 - 215  0 - 215  0 - 215  0 - 320  0 - 320  0 - 320
 B3 mm  97 - 312  97 - 312  97 - 312  131 - 451  131 - 451  131 - 451
 B8  -  -  208 - 422  -  -  290 - 605
 B9  121 - 335  213 - 427  416 - 630  215 - 535  318 - 638  560 - 875
 B10  -  -  306 - 520  -  -  421 - 736
 B11  218 - 432  310 - 524  514 - 728  346 - 666  449 - 769  681 - 1006
 H8  -  -  302  -  -  370
 H9  95  98  94  105  107  102
 H10  -  -  248  -  -  304
 H11  41  44  40  39  41  36
 Weight kg  6.5  13  26  18  27  49





Accessories RKE

A37
Standard top jaws SA, reversible
 Item no.  Contents of delivery  Size  Width mm  Height mm
 162628  set  125  125  40
 162629  set  160  160  50
 162984  set  200  200  60



A37

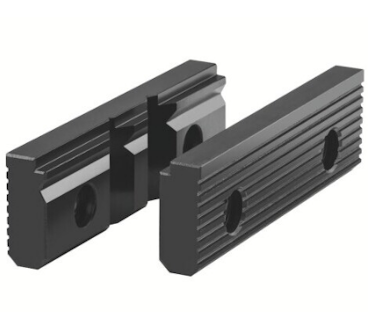

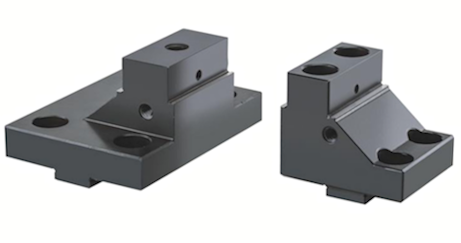

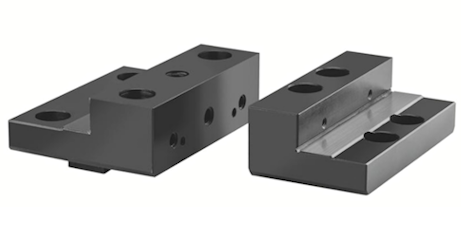

Stepped jaws SB, reversible
 Item no.  Contents of delivery  Size  Width mm  Height mm
 178776  set  92  92  32
 178230  set  125  125  40
 178754  set  160  160  50
 178937  set  200  200  60



A37
Double stepped jaws DSB, „smooth“
 Item no.  Contents of delivery  Size  Width mm  Height mm
 168698  set  92  50  48
 168693  set  125  62  60
 175387  set  160  160  75



A37

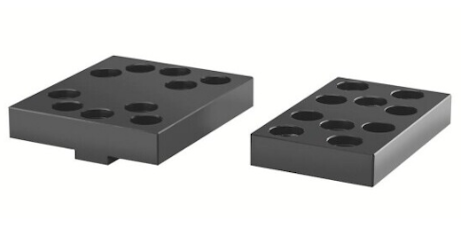

Carrier jaws TB, without swivelling claw inserts
 Item no.  Contents of delivery  Size  Width mm  Height mm
 165856  set  125  125  20
 166218  set  160/200  160  25



A37

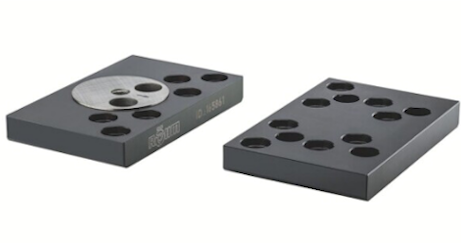

Carrier jaws, without claw inserts
 Item no.  Contents of delivery  Size  Width mm  Height mm
 169383  set  92  115  20
 165861  set  125  160  20
 166223  set  160/200  200  25



A37

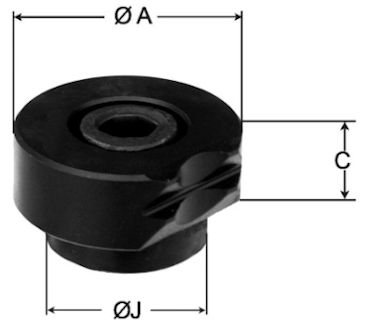

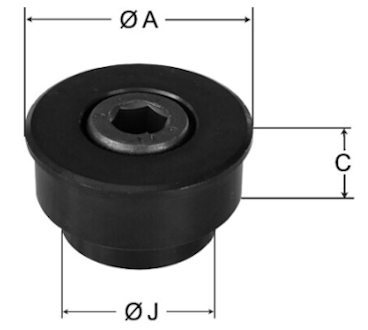

Swivelling claw inserts, for carrier jaws 743-72
 Item no.  Contents of delivery  Size  Ø A mm  Ø J mm  Height mm
 165854  piece  92/125  28  20  10
 166216  piece  160/200  30  22  10



A37
Tensioner, for carrier jaws 743-72
 Item no.  Contents of delivery  Size  Ø A mm  Ø J mm  Height mm
 169389  piece  92/125  28  20  10
 169391  piece  160/200  30  22  10



A37

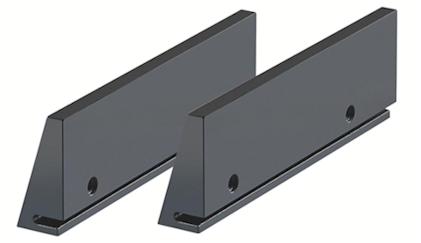

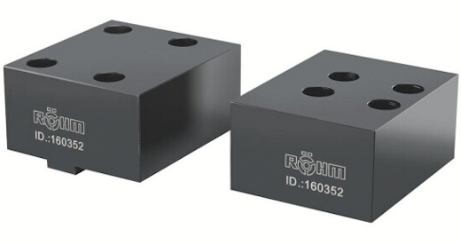

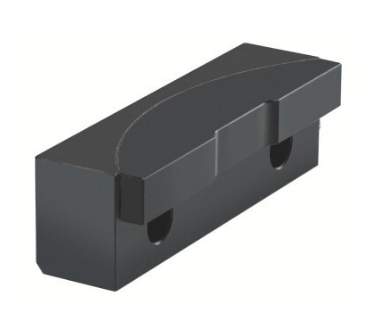

One-piece steel top jaws, for self-production of formed jaws or for clamping formed parts
 Item no.  Contents of delivery  Size  Width mm  Height mm
 160352  set  125  125  60
 160353  set  160  160  70



A37

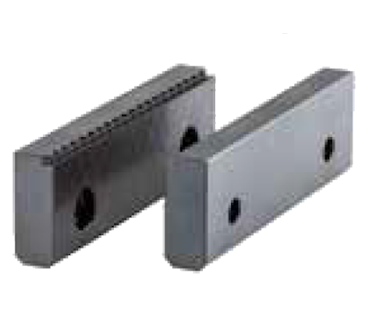

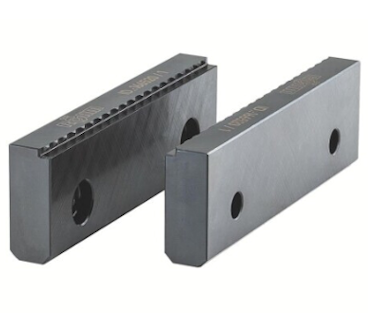

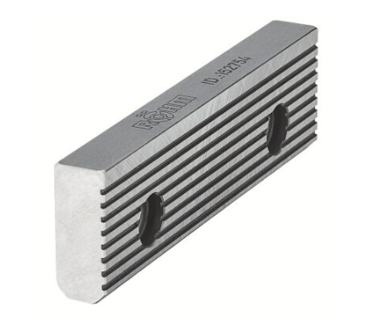

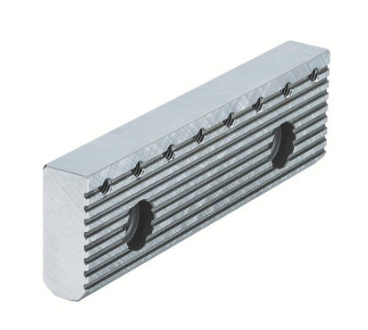

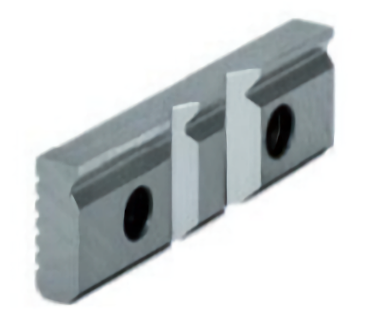

Normal jaw SGN, one side smooth, one side grooved, both sides ground
 Item no.  Contents of delivery  Size  Width mm  Height mm
 152752  piece  92  92  31.6
 178112  piece  125  125  39.7
 152755  piece  160  160  49.6
 152759  piece  200  200  62.6
Including fixing screws



A37

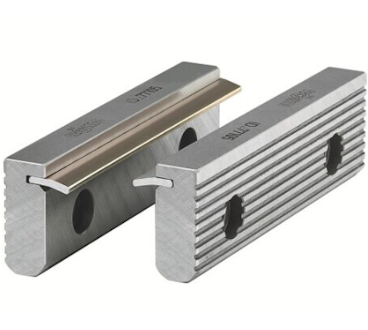

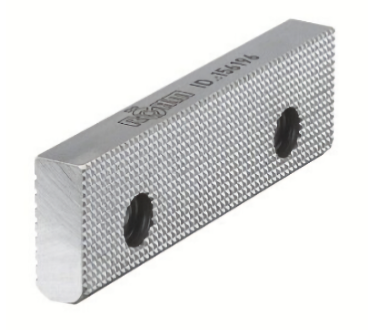

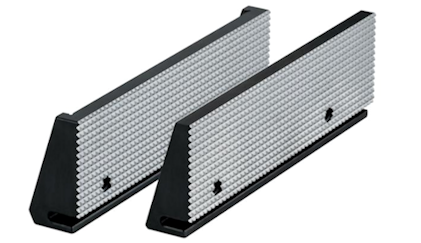

Normal jaw finely checkered SGNf, reversible, to increase the specific contact pressure (higher holding forces), one side finely checkered, one side longitudinally grooved
 Item no.  Contents of delivery  Size  Width mm  Height mm
 163218  piece  92  92  31.6
 180679  piece  125  125  39.7
 156197  piece  160  160  49.6
 156198  piece  200  200  62.6
Including fixing screws



A37

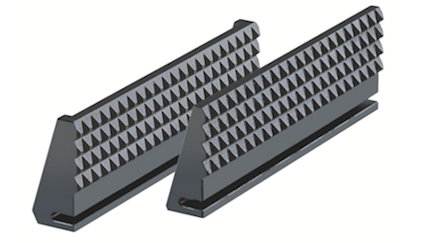

Claw jaws SKB with fine step, 2.5 mm clamping depth
 Item no.  Contents of delivery  Size  Width mm  Height mm  Thickness mm
 166514  set  92  92  32  14
 166520  set  125  125  40  16
 166522  set  160  160  50  18
Including fixing screws



A37
Workpiece stop with mounting thread
 Item no.  Description
 320400  Workpiece stop with M12 mounting thread



A37

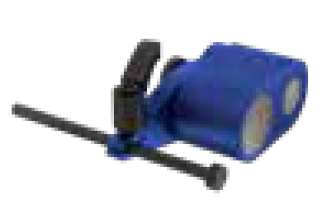

Workpiece stop magnetic
 Item no.  Description
 184740  Workpiece stop with magnetic attachment - Premium (incl. base module)



A37
Claw jaws SKB without step, universal for clamping depth > 2.5 mm
 Item no.  Contents of delivery  Size  Width mm  Height mm  Thickness mm
 166661  set  92  92  32  14
 166667  set  125  125  40  16
 166669  set  160  160  50  18
Including fixing screws



A37

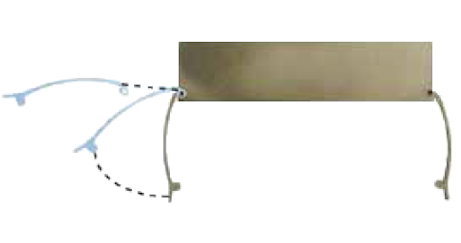

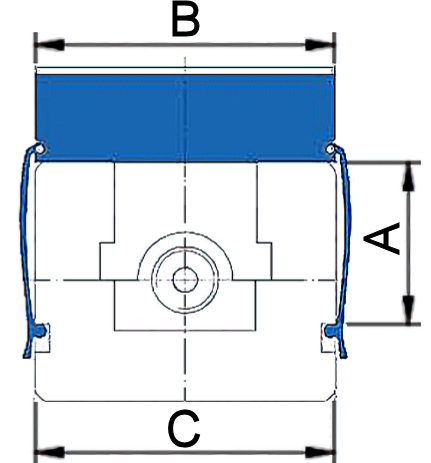

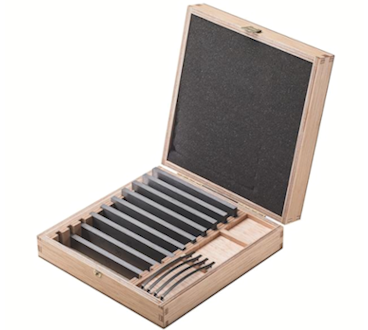

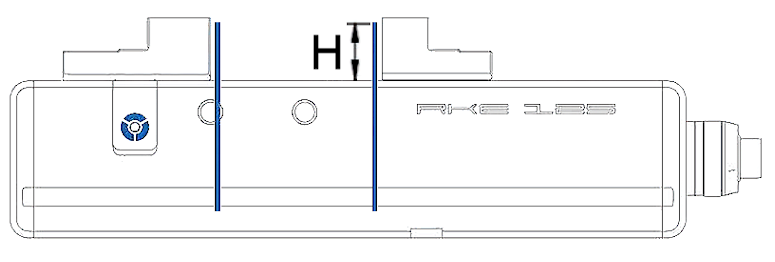

Support rails Cliparc, set with 10 different pairs of rails and 4 clamps in wooden box
 Item no.  Web height A  Jaw width B mm  Rail height H  Guiding width C  Spare clamp (Set = 4 pieces)
 1269621  48  92  10/16/18/20/23/25/26/27/28/29  94  1269624
 1269622  68  125  10/15/20/25/28/30/33/35/36/37  126  1269625
 1269623  83  160  10/15/20/25/30/35/40/43/45/47  162  1269626



A37
V-jaw SPR, with vertically and horizontally ground-in prisms, hardened, for combination with SGN
 Item no.  Contents of delivery  Size  Width mm  Height mm  Chucking capacity mm
Horizontal                    Vertical
 128770  piece  92  92  31.6  3-13  5-32
 082363  piece  125  135  39.6  4-20  6-40
 082364  piece  160  160  49.6  5-29  7-48
 082365  piece  200  200  62.6  6-37  8-56
Including fixing screws



A37
Normal jaw SGNA, with movable workpiece stop, hardened and ground
 Item no.  Contents of delivery  Width mm  Height mm
 150740  piece  135  39.6
 150741  piece  160  49.6
Including fixing screws



A37
Draw-down jaws SNF, with spring plate, hardened and ground
 Item no.  Contents of delivery  Size  Width mm  Height mm
 077105  set  125  135  39.6
 077106  set  160  160  49.6
 077107  set  200  200  62.6
Including fixing screws



A37
V-jaw and standard jaw SBO, unhardened and burnished, with workpiece support
 Item no.  Contents of delivery  Size  Width mm  Height mm  Step  Chucking capacity mm
Horizontal            Vertical
 317259  set  92  110  31.8  3.5 x 3.3  3-12  5-32
 317260  set  125  135  39.8  4 x 4.3  3-13  6-40
 317261  set  160  160  49.8  4 x 4.8  5-22  7-48
Including fixing screws



A37

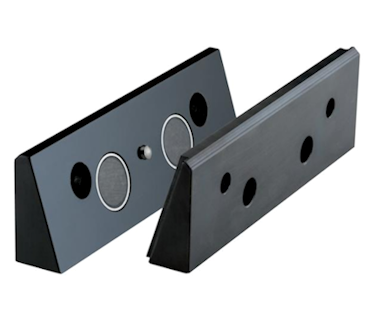

Draw-down jaws RNG, with two permanent magnets
 Item no.  Contents of delivery  Size  Width mm  Height mm
 155237  set  92  92  32
 159227  set  125  125  39.5
 155240  set  160  160  50
 163782  set  200  200  60
Including fixing screws



A37

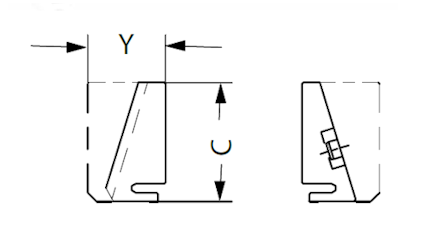

Standard insert RNS, held by two permanent magnets
 Item no.  Contents of delivery  Size  Width mm  C mm  Y mm
 155242  set  92  92  32  21
 159232  set  125  125  40  26
 155245  set  160  160  50  30
 163783  set  200  200  60  34



A37
Standard insert finely checkered RNSf, held by two permanent magnets
 Item no.  Contents of delivery  Size  Width mm  C mm  Y mm
 163270  set  92  92  32  21
 163267  set  125  125  40  26
 163273  set  160  160  50  30
 163784  set  200  200  60  34



A37

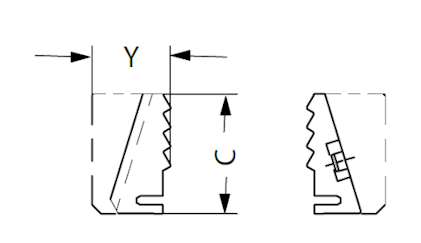

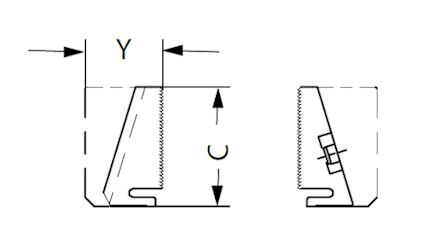

Claw insert RNK, held by two permanent magnets
 Item no.  Contents of delivery  Size  Width mm  C mm  Y mm
 155247  set  92  92  32  21
 159235  set  125  125  40  26
 155250  set  160  160  50  30
 163785  set  200  200  60  34



A37
Floating jaw horizontal PEB, for clamping non-parallel workpieces
 Item no.  Contents of delivery  Size  Width mm  Height mm  Thickness mm
 156190  piece  92  113  32  36
 156191  piece  125  135  40  40
 156192  piece  160  160  50  45
 156193  piece  200  200  63  55



A37

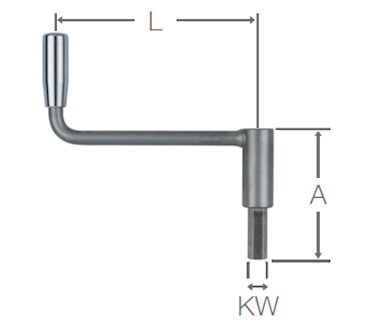

Hand crank, turnable handle
 Item no.  Contents of delivery  Size  External hexagon Key-width (KW)  A  L
 134198  piece  92  12  60  90
 134600  piece  125/160/200  14  104  160



A37

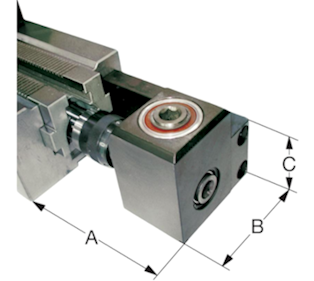

Angle drive 90°
 Item no.  Contents of delivery  Size  A  B  C
 154185  piece  92  113.5  90  83.5
 158339  piece  125  133  106  98
 158888  piece  160/200  166  111  98



A37

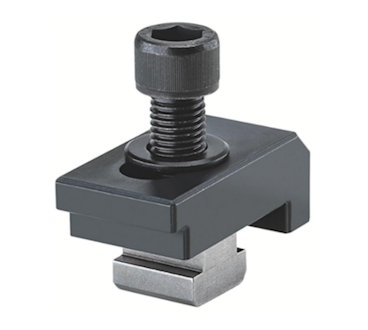

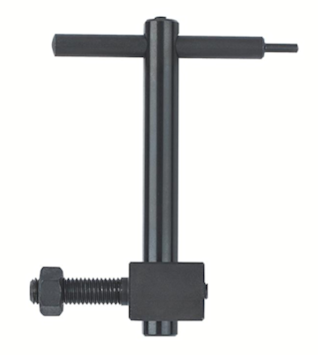

Single clamp SPE, for mounting vices on end and on the base
 Item no.  Contents of delivery  T-slot  Thread
 149121  piece  12  M 10 x 50
 149122  piece  14  M 12 x 55
 149123  piece  16  M 12 x 60
 149124  piece  18  M 16 x 60
 155722  piece  20  M 16 x 65
 151507  piece  22  M 16 x 65



A37

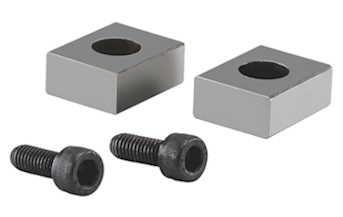

Fixed slot nuts NTS, hardened and ground, with fixing screw
 Item no.  Contents of delivery  Size  Length mm
 014823  set  20 x 12  22
 014825  set  20 x 14  25
 014827  set  20 x 16  25
 014829  set  20 x 18  25
 014831  set  20 x 20  22
 014833  set  20 x 22  32



C15
Grease F91 for vices, for lubrication and conservation of chucking power
 Item no.  Connection  Contents
 777021  Cartridge  0.4 kg



C15
Grease gun DIN1283
 Item no.  Design  Contents of delivery
 329093  M 10 x 1  150 mm nozzle tube bent, needlepoint mouthpiece,
 top mouthpiece, 300 mm high pressure hose with
 4 jaw hydraulics cross mouthpiece



We reserve the right to make technical changes.
