Machine Vices

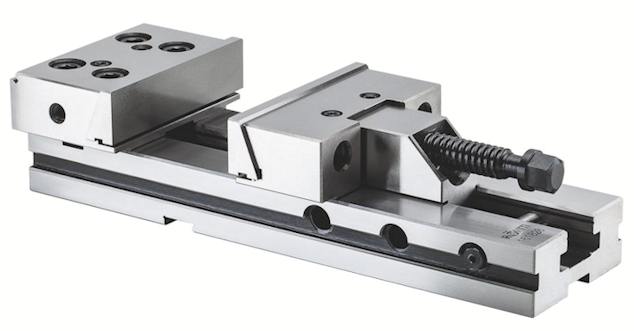

MSR - with draw-down jaws

APPLICATION
For universal use on milling machines and machining centers.

TYPE
Clamping system mechanical without power transmitter, manually operated.


TECHNICAL FEATURES
- Scope of delivery, complete with clamping wrench, workpiece stop and four clamping claws
- With draw-down jaws
- Hardened steel body (60 HRC)
- Clamping repeatability 0.02 mm
CUSTOMER BENEFITS
» Optimal price/performance ratio
» Fast clamping range adjustment via bolt system



A11

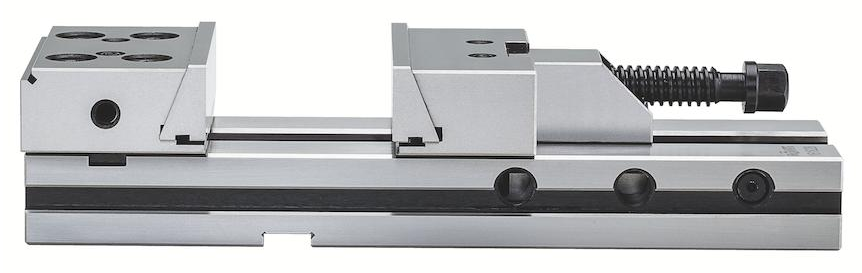

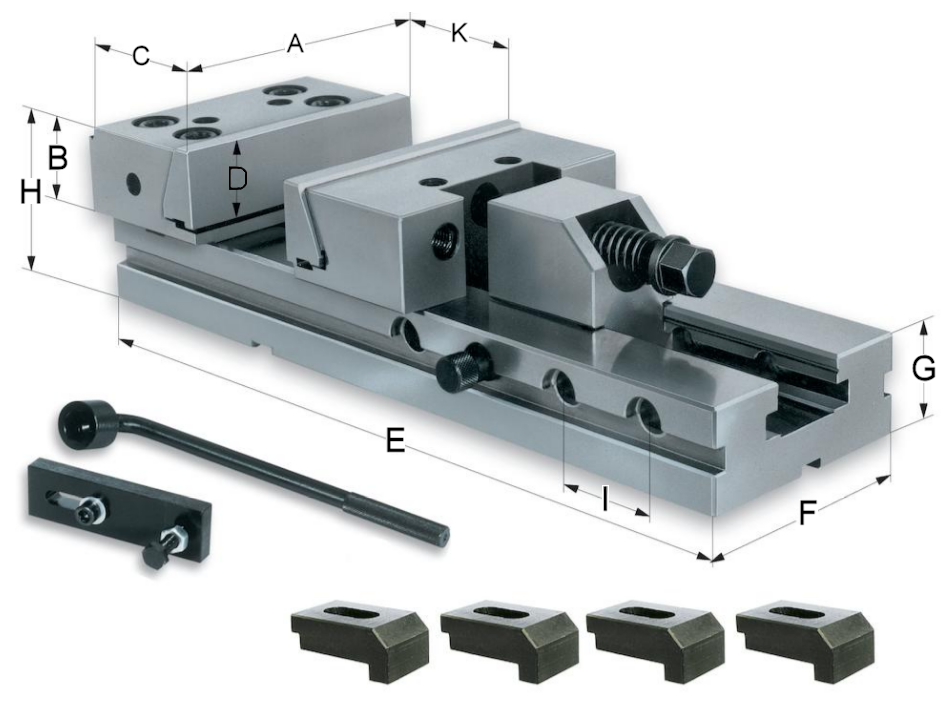

MSR, with draw-down jaws
 Item No.  161828  161827  161826  161825
 Jaw width A mm  125  150  150  175
 B mm  40  50  50  60
 C mm  78  90  90  97
 D mm  32  40  40  43
 E mm  345  420  520  655
 E max mm  401  487  587  701
 F mm  95  125  125  145
 G mm  40  50  50  58
 H mm  80  100  100  118
 I mm  50  50  50  50
 K mm  150  200  300  400
 Clamping force kN  30  50  50  60
 Weight kg  12.7  25.6  29.5  51.2





Accessories MSR

A37

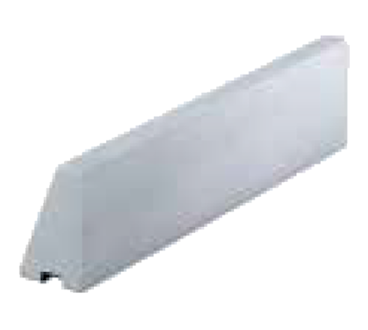

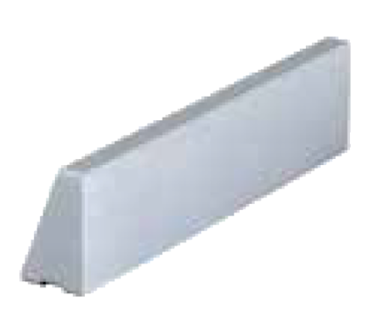

Clamping jaw, for movable jaw
 Item no.  Contents of delivery  Size  Width mm  Height mm
 006589  piece  125  125  38
 006616  piece  150  150  48
 006684  piece  175  171  58



A37

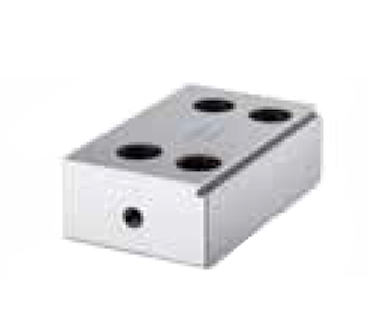

Clamping jaw, for fixed jaw
 Item no.  Contents of delivery  Size  Width mm  Height mm
 006590  piece  125  120  38
 006617  piece  150  146  48
 006687  piece  175  171  58



A37

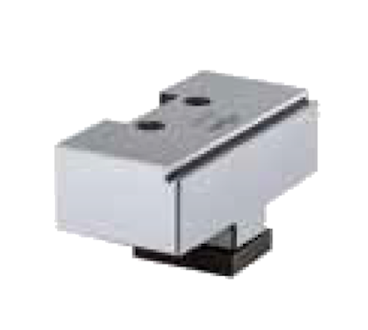

Step jaw SB, for stationary jaw with jaw steps 5x5 mm
 Item no.  Contents of delivery  Size  Width mm  Height mm
 1043226  piece  125  120  38
 1043228  piece  150  146  48
 1043230  piece  175  171  58



A37
Step jaw SB, for movable jaw with jaw steps 5x5 mm
 Item no.  Contents of delivery  Size  Width mm  Height mm
 1043227  piece  125  120  38
 1043229  piece  150  146  48
 1043231  piece  175  171  58



A37

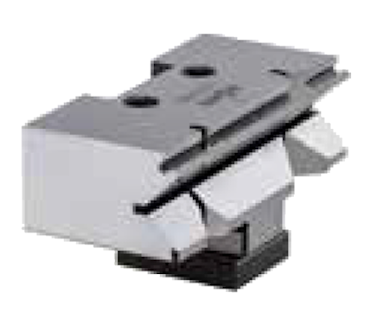

V-jaw PB with jaw steps, for movable jaw
 Item no.  Contents of delivery  Size  Width mm  Height mm
 1043409  piece  125  120  38
 1043410  piece  150  146  48
 1043411  piece  175  171  58



A37

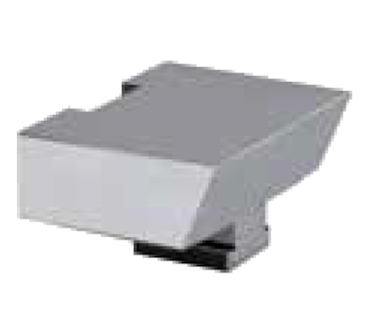

Inclinde jaw WB, for circular parts for movable jaw
 Item no.  Contents of delivery  Size  Width mm  Height mm
 1043412  piece  125  120  38
 1043413  piece  150  146  48
 1043414  piece  175  171  58



A37

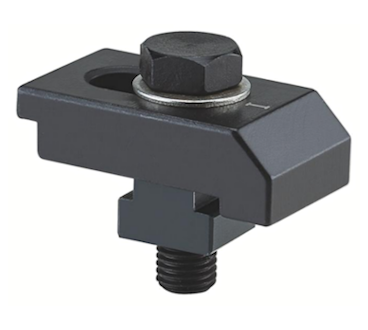

Single clamp SPE
 Item no.  Contents of delivery  Size  T-slot  Thread
 163329  piece  125  12  M 10 x 45
 163330  piece  125  14  M 12 x 50
 163331  piece  125  16  M 12 x 50
 163332  piece  125  18  M 16 x 50
 163333  piece  150/175  12  M 10 x 50
 163334  piece  150/175  14  M 12 x 55
 163335  piece  150/175  16  M 12 x 55
 163336  piece  150/175  18  M 16 x 60



A37

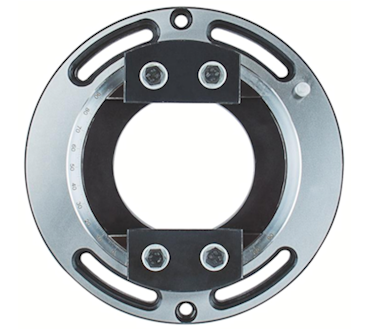

Rotation plate DP
 Item no.  Size  External  Ø mm  Height mm
 476867  125  226  23
 476868  150  290  28
 476870  175  320  28



We reserve the right to make technical changes.
