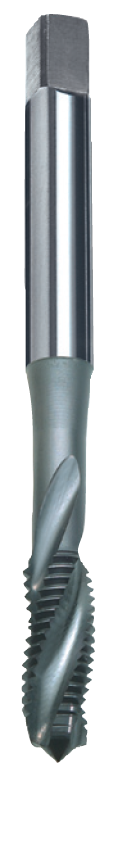

Threading TapsISO Metric coarse thread DIN 13
 Nickel alloys    |
 Special High speed steel class E with vanadium |

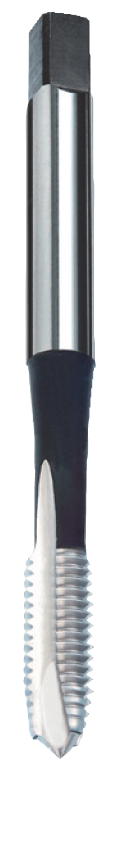

 DIN 371 664A2000066400 |

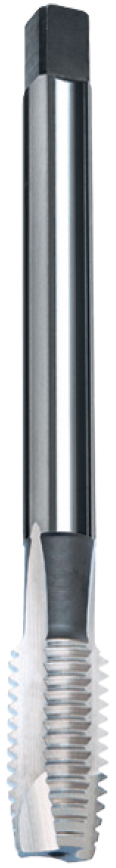

 DIN 376 6642500066400 |

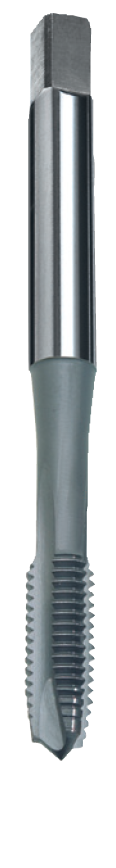

 DIN 371 A664A2000066412 |

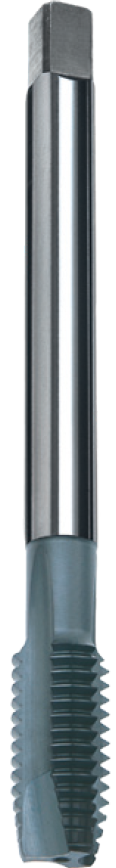

 DIN 376 A6642500066412 |

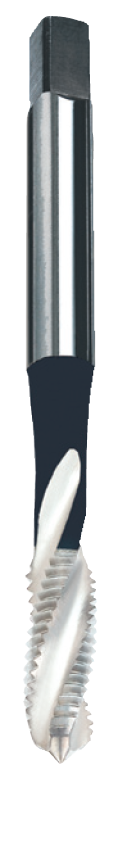

 DIN 371 662A2000066200 |

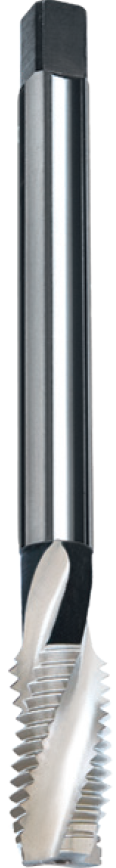

 DIN 376 6622500066200 |
 DIN 371 A662A2000066212 |

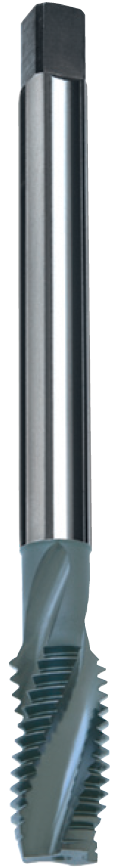

 DIN 376 A6622500066212 |
|||||||||
HOLE |
≤ 2 x d1 Through hole |
≤ 2 x d1Through hole |
≤ 2 x d1 Blind hole |
≤ 2 x d1Blind hole |
||||||||||||||
 Chamfer lead acc. to DIN 2197 |
B = 4xP | B = 4xP | D = 3.5xP | D = 3.5xP | ||||||||||||||
| LIMIT | 6HX | 6HX | 6HX | 6HX | ||||||||||||||
| COATING |  Bright (without Coating orwithout Surface treatment) |
 TiAlN coating(Titanium Aluminium Nitride) |
Bright (without Coating or without Surface treatment) |
TiAlN coating (Titanium Aluminium Nitride) |
||||||||||||||
| DIN | 371 | 376 | 371 | 376 | 371 | 376 | 371 | 376 | ||||||||||
| ORDER No. EDP = Nr.+ ★ |
DIN 371 2000066400* 664A |
DIN 371 2000066412* A664A |
DIN 371 2000066200* 662A |
DIN 371 2000066212* A662A |
||||||||||||||
| l1 mm |
l2 mm |
l3 mm |
DIN 371 | DIN 376 |  mm |
d1 mm |
P mm |
★ | DIN 376 2500066400* 664 |
DIN 376 2500066412* A664 |
DIN 376 2500066200* 662 |
DIN 376 2500066212* A662 |
||||||
| d2 mm |
a mm |
d2 mm |
a mm |
|||||||||||||||
| Z | Z | Z | Z | |||||||||||||||
| 45 | 9 | - | 2.8 | 2.1 | 1.6 | M 2 | (0.4) | 020 | 3 | 3 | 3 | 3 | ||||||
| 45 | 9 | - | 2.8 | 2.1 | 1.75 | M 2.2 | (0.45) | 022 | 3 | 3 | 3 | 3 | ||||||
| 45 | 9 | - | 2.8 | 2.1 | 1.9 | M 2.3 | (0.4) | 023 | 3 | 3 | 3 | 3 | ||||||
| 50 | 9 | - | 2.8 | 2.1 | 2.05 | M 2.5 | (0.45) | 025 | 3 | 3 | 3 | 3 | ||||||
| 50 | 9 | - | 2.8 | 2.1 | 2.1 | M 2.6 | (0.45) | 026 | 3 | 3 | 3 | 3 | ||||||
| 56 | 11 | 16 | 3.5 | 2.7 | 2.2 | - | 2.5 | M 3 | (0.5) | 030 | 3 ■ | 3 ■ | 3 ■ | 3 ■ | ||||
| 56 | 12 | 17 | 4 | 3 | 2.5 | 2.1 | 2.9 | M 3.5 | (0.6) | 035 | 3 | 3 | 3 | 3 | ||||
| 63 | 13 | 19 | 4.5 | 3.4 | 2.8 | 2.1 | 3.3 | M 4 | (0.7) | 040 | 3 ■ | 3 ■ | 3 ■ | 3 ■ | ||||
| 70 | 15 | 29 | 6 | 4.9 | 3.5 | 2.7 | 4.2 | M 5 | (0.8) | 050 | 3 ■ | 3 ■ | 3 ■ | 3 ■ | ||||
| 80 | 17 | 30 | 6 | 4.9 | 4.5 | 3.4 | 5 | M 6 | (1) | 060 | 3 ■ | 3 ■ | 3 ■ | 3 ■ | ||||
| 80 | 17 | 31 | 7 | 5.5 | 5.5 | 4.3 | 6 | M 7 | (1) | 070 | 3 | 3 | 3 | 3 | ||||
| 90 | 20 | 35 | 8 | 6.2 | 6 | 4.9 | 6.8 | M 8 | (1.25) | 080 | 3 ■ | 3 ■ | 3 ■ | 3 ■ | ||||
| 100 | 22 | 38 | 10 | 8 | 7 | 5.5 | 8.5 | M 10 | (1.5) | 100 | 3 ■ | 3 ■ | 3 ■ | 3 ■ | ||||
| 110 | 24 | 9 | 7 | 10.2 | M 12 | (1.75) | 120 | 3 ■ | 3 ■ | 3 ■ | 3 ■ | |||||||
| 110 | 26 | 11 | 9 | 12 | M 14 | (2) | 140 | 3 | 3 | 3 | 3 | |||||||
| 110 | 27 | 12 | 9 | 14 | M 16 | (2) | 160 | 3 | 3 | 4 | 4 | |||||||
| 125 | 30 | 14 | 11 | 15.5 | M 18 | (2.5) | 180 | 4 | 4 | 4 | 4 | |||||||
| 140 | 32 | 16 | 12 | 17.5 | M 20 | (2.5) | 200 | 4 | 4 | 4 | 4 | |||||||
| 140 | 32 | 18 | 14.5 | 19.5 | M 22 | (2.5) | 220 | 4 | 4 | 4 | 4 | |||||||
| 160 | 34 | 18 | 14.5 | 21 | M 24 | (3) | 240 | 4 | 4 | 4 | 4 | |||||||
| ■ = Stock | EDP: 664A M 5 = 2000066400050 | |||||||||||||||||
We reserve the right to make technical changes.
