Constant Face Drivers
CoAE - turning and milling


Accessories


A14
Adapter plate short taper
 Item No.  Design  Taper  A mm  B mm  D mm  I mm  K mm  Weight approx. g
 088485  ISO 702-1  5  140  30  100  38  82.563  3100
 088486  ISO 702-1  6  167  35  100  38  106.39  4800
 088487  ISO 702-1  8  216  40  100  38  139.735  8700
 088488  ISO 702-1  11  280  45  100  38  196.885  17000
 088480  ISO 702-3  5  140  30  100  38  82.563  3100
 088481  ISO 702-3  6  167  35  100  38  106.39  4800
 088482  ISO 702-3  8  216  40  100  38  139.735  8700
 088483  ISO 702-3  11  280  45  100  38  196.885  17000
 088495  ISO 702-2  5  140  30  100  38  82.563  3100
 088496  ISO 702-2  6  167  35  100  38  106.39  4800
 088497  ISO 702-2  8  216  40  100  38  139.735  8700
 088498  ISO 702-2  11  280  45  100  38  196.885  17000



A14
Driving discs, with interchangeable carbide driving plates 6 x 3.2, right- and left-hand rotation, max. workpiece hardness 40 HRC
 Item No.  Clamping
 circuit Ø S mm		  Approx.
 turning range		  I mm  R mm  V mm  Assoc. centre
 point Ø Y mm		  Axial load
 max. N
 1341624  20 H  21-40  7  30  5  6  8000
 1341625  25 H  26-50  11  30  8  10  8000
 1341626  32 H  33-64  17.5  30  10  16  8000



A14
Driving discs, with interchangeable carbide driving plates 6 x 3.2, right-hand rotation, max. workpiece hardness 40 HRC
 Item No.  Clamping
 circuit Ø S mm		  Approx.
 turning range		  I mm  R mm  V mm  Assoc. centre
 point Ø Y mm		  Axial load
 max. N
 1341628  20 H  21-40  7  30  5  6  8000
 1341629  25 H  26-50  11  30  8  10  8000
 1341630  32 H  33-64  17.5  30  10  16  8000



A14
Driving discs, with interchangeable carbide driving plates 6 x 3.2, left-hand rotation, max. workpiece hardness 40 HRC
 Item No.  Clamping
 circuit Ø S mm		  Approx.
 turning range		  I mm  R mm  V mm  Assoc. centre
 point Ø Y mm		  Axial load
 max. N
 1341631  20 H  21-40  7  30  5  6  8000
 1341632  25 H  26-50  11  30  8  10  8000
 1341633  32 H  33-64  17.5  30  10  16  8000



A14
Driving discs, toothed, right- and left-hand rotation, max. workpiece hardness 35 HRC
 Item No.  Clamping
 circuit Ø S mm		  Approx.
 turning range		  I mm  R mm  V mm  Assoc. centre
 point Ø Y mm		  Axial load
 max. N
 1341603  8  9-16  4.5  38  4  4  4000
 1341604  10  11-20  4.5  38  4  4  6000
 1341605  12  13-24  7  36  4  6  6000
 1341606  16  17-32  11  33  4  10  6000
 1341607  20  21-40  13  30  4  12  8000
 1341608  25  26-50  17  30  8  16  10000
 1341609  32  33-64  22  30  10  16  12500
Drive discs with carbide teeth on request



A14
Driving discs, toothed, right-hand rotation, max. workpiece hardness 35 HRC
 Item No.  Clamping
 circuit Ø S mm		  Approx.
 turning range		  I mm  R mm  V mm  Assoc. centre
 point Ø Y mm		  Axial load
 max. N
 1341610  8  9-16  4.5  38  4  4  4000
 1341611  10  11-20  4.5  38  4  4  6000
 1341612  12  13-24  7  36  4  6  6000
 1341613  16  17-32  11  33  4  10  6000
 1341614  20  21-40  13  30  4  12  8000
 1341615  25  26-50  17  30  8  16  10000
 1341616  32  33-64  22  30  10  16  12500
Driving discs with carbide toothing, friction lining or diamond grain on request



A14
Driving discs, with interchangeable carbide driving plates 9.5 x 3.2, right- and left-hand rotation, max. workpiece hardness 40 HRC
 Item No.  Clamping
 circuit Ø S mm		  Approx.
 turning range		  H mm  C mm  Assoc. centre
 point Ø Y mm		  Axial load
 max. N
 1341627  40  41-80  20  24  16  14000
 1341635  50  51-100  28  24  16  14000
 1341636  63  64-126  41  24  16  14000
 1341637  80  81-160  58  24  16  14000



A14
Driving discs, with interchangeable carbide driving plates 9.5 x 3.2, right-hand rotation, max. workpiece hardness 40 HRC
 Item No.  Clamping
 circuit Ø S mm		  Approx.
 turning range		  H mm  C mm  Assoc. centre
 point Ø Y mm		  Axial load
 max. N
 1341638  40  41-80  20  24  16  14000
 1341639  50  51-100  28  24  16  14000
 1341640  63  64-126  41  24  16  14000
 1341641  80  81-160  58  24  16  14000



A14
Driving discs, with interchangeable carbide driving plates 9.5 x 3.2, left-hand rotation, max. workpiece hardness 40 HRC
 Item No.  Clamping
 circuit Ø S mm		  Approx.
 turning range		  H mm  C mm  Assoc. centre
 point Ø Y mm		  Axial load
 max. N
 1341642  40  41-80  20  24  16  14000
 1341643  50  51-100  28  24  16  14000
 1341644  63  64-126  41  24  16  14000
 1341645  80  81-160  58  24  16  14000



A14
Centres CoAE
 Item No.  Clamping
 circuit Ø S mm		  N mm  Y mm  Z mm
 1341941  8-10  90  4  16
 1341942  12  90  6  16
 1341943  16  90  10  16
 1341944  20  90  12  16
 1341945  25-80  90  16  16
 1342112  25-80  110  16  16



A14
Centres CoAE
 Item No.  Taper Ø  A  mm  Taper Ø  Y  mm  N mm  Z mm  Weight approx. g
 1341946  20  10  90  16  136
 1341947  26  14  90  16  153
 1341948  34  22  90  16  190
 1341949  40  28  90  16  210
 1341950  48  36  90  16  250
 1341951  56  44  90  16  312



A14

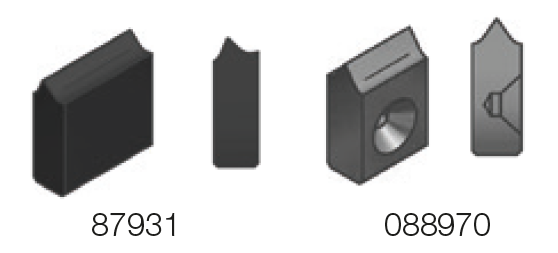

Carbide driving plates, right- and left-hand rotation
 Item No.  Size  Clamping circuit Ø mm
 088970  6 x 3.2  20-32
 087931  9.5 x 3.2  40-80



A14

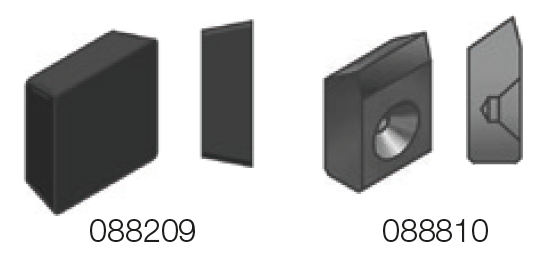

Carbide driving plates, right- and left-hand rotation
 Item No.  Size  Clamping circuit Ø mm
 088810  6 x 3.2  20-32
 088209  9.5 x 3.2  40-80



A14
Mounting sleeve for clamping the face driver in the lathe chuck
 Item No.  MT inside  A mm  B mm  C mm  D mm  G mm
 085033  3  32  39  32  40  23.825
 085034  4  40  47  42  50  31.267
 085035  5  55  62  52  60  44.399
 085036  6  75  83  62  70  63.448



C15

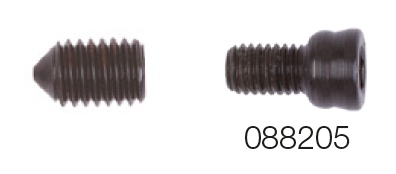

Threaded pin
 Item No.  Size  Clamping circuit Ø mm
 234695  M 4 x 6  20
 048205  M 5 x 8  25-32
 088205  M 5 x 8  40-80



C15
O-ring
 Item No.  Size
 006252  21.82 x 3.53



A14
RÖHM slide rule for determining the axial tailstock force
 Item No.
 088230



C15
Semifluid grease F25 for face driver
 Item No.  Design  Contents
 036397  Dose  1000 g




Product Ranges


A14

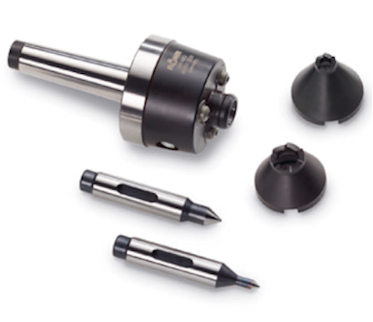

Basic equipment in a carton, hydraulic pressure compensation, clamping dia. 12 + 32 mm, turning range 13-64 mm Included in delivery: 1x basic body, 2x driving discs (clamping circuit-Ø 12, 32), 2x centre points (centering Ø 6, 16)
 Item No.  Mount  right-hand rotation  left-hand rotation  With draw-off nut.  Weight approx. g
 1341543  MT3  ●      2100
 1341544  MT3  ●    ●  2400
 1341545  MT3    ●    2100
 1341546  MT3    ●  ●  2400
 1341547  MT4  ●      2400
 1341548  MT4  ●    ●  2700
 1341549  MT4    ●    2400
 1341550  MT4    ●  ●  2700
 1341551  MT5  ●      3300
 1341552  MT5  ●    ●  3600
 1341553  MT5    ●    3300
 1341554  MT5    ●  ●  3600
 1341555  MT6  ●      4900
 1341556  MT6  ●    ●  5200
 1341557  MT6    ●    4900
 1341558  MT6    ●  ●  5200
 1341559  ZA25  ●      2100
 1341560  ZA25    ●    2100
 1341561  ZA32  ●      2400
 1341562  ZA32    ●    2400




A14
Small assortment in wooden box, hydraulic pressure compensation, clamping dia. 12-50 mm, turning range 13-100 mm Included in delivery: 1x basic body, 4x driving discs (clamping circuit Ø 12, 20, 32, 50), 2x centre points (centering Ø 6, 12)
 Item No.  Mount  right-hand
 rotation		  left-hand
 rotation		  right-hand and
 left-hand rotation		  With draw-off nut.  Weight approx. g
 1341563  MT3  ●        3900
 1341564  MT3  ●      ●  4200
 1341565  MT3    ●      3900
 1341566  MT3    ●    ●  4200
 1381611  MT3      ●    3900
 1382283  MT3      ●  ●  4200
 1341567  MT4  ●        4300
 1341568  MT4  ●      ●  4600
 1341569  MT4    ●      4300
 1341570  MT4    ●    ●  4600
 1381612  MT4      ●    4300
 1382284  MT4      ●  ●  4600
 1341571  MT5  ●        4900
 1341572  MT5  ●      ●  5200
 1341573  MT5    ●      4900
 1341574  MT5    ●    ●  5200
 1381613  MT5      ●    4900
 1382285  MT5      ●  ●  5200
 1341575  MT6  ●        6600
 1341576  MT6  ●      ●  6800
 1341577  MT6    ●      6600
 1341578  MT6    ●    ●  6800
 1381614  MT6      ●    6600
 1382286  MT6      ●  ●  6800
 1341579  ZA25  ●        3900
 1341580  ZA25    ●      3900
 1381609  ZA25      ●    4300
 1341581  ZA32  ●        4300
 1341582  ZA32    ●      4300
 1381610  ZA32      ●    4300




A14
Large assortment in wooden box, hydraulic pressure compensation, clamping dia. 10-80 mm, turning range 11-160 mm Included in delivery: 1x basic body, 10x driving discs (clamping circuit Ø 10, 12, 16, 20, 25, 32, 40, 50, 63, 80), 5x centre points (centering Ø 4, 6, 10, 12, 16) 1x RÖHM slide rule for determining the axial tailstock force
 Item No.  Mount  right-hand
 rotation		  left-hand
 rotation		  right-hand and
 left-hand rotation		  With draw-off nut.  Weight approx. g
 1341583  MT3  ●        5600
 1341584  MT3  ●      ●  5600
 1341585  MT3    ●      5900
 1341586  MT3    ●    ●  5900
 1381617  MT3      ●    5600
 1382287  MT3      ●  ●  5900
 1341587  MT4  ●        6000
 1341588  MT4  ●      ●  6000
 1341589  MT4    ●      6300
 1341590  MT4    ●    ●  6300
 1381618  MT4      ●    6000
 1382288  MT4      ●  ●  6300
 1341591  MT5  ●        6600
 1341592  MT5  ●      ●  6600
 1341593  MT5    ●      6900
 1341594  MT5    ●    ●  6900
 1381619  MT5      ●    6600
 1382289  MT5      ●  ●  6900
 1341595  MT6  ●        8300
 1341596  MT6  ●      ●  8300
 1341597  MT6    ●      8500
 1341598  MT6    ●    ●  8500
 1381620  MT6      ●    8300
 1382290  MT6      ●  ●  8500
 1341599  ZA25  ●        5600
 1341600  ZA25    ●      5600
 1381615  ZA25      ●    5600
 1341601  ZA32  ●        6000
 1341602  ZA32    ●      6000
 1381616  ZA32      ●    6000



We reserve the right to make technical changes.
