Power-operated Face Drivers
CoK-AE - power-operated


Accessories


A14

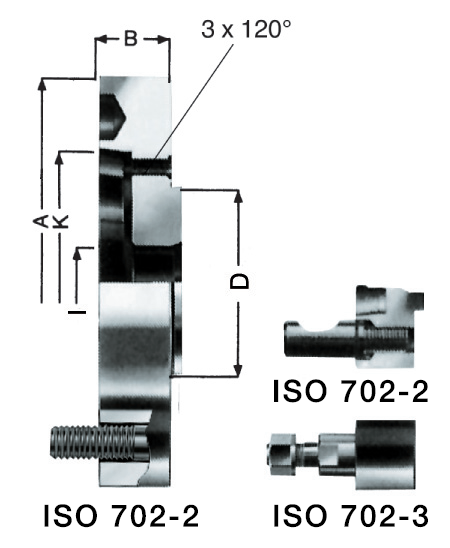

Adapter plate short taper
 Item No.  Design  Taper  A mm  B mm  D mm  I mm  K mm  Weight approx. g
 088485  ISO 702-1  5  140  30  100  38  82.563  3100
 088486  ISO 702-1  6  167  35  100  38  106.39  4800
 088487  ISO 702-1  8  216  40  100  38  139.735  8700
 088488  ISO 702-1  11  280  45  100  38  196.885  17000
 088480  ISO 702-3  5  140  30  100  38  82.563  3100
 088481  ISO 702-3  6  167  35  100  38  106.39  4800
 088482  ISO 702-3  8  216  40  100  38  139.735  8700
 088483  ISO 702-3  11  280  45  100  38  196.885  17000
 088495  ISO 702-2  5  140  30  100  38  82.563  3100
 088496  ISO 702-2  6  167  35  100  38  106.39  4800
 088497  ISO 702-2  8  216  40  100  38  139.735  8700
 088498  ISO 702-2  11  280  45  100  38  196.885  17000



A14
Driving discs, with interchangeable carbide driving plates 6 x 3.2, right- and left-hand rotation, max. workpiece hardness 40 HRC
 Item No.  Clamping
 circuit Ø S mm		  Approx.
 turning range		  I mm  R mm  V mm  Assoc. centre
 point Ø Y mm		  Axial load
 max. N
 1341624  20 H  21-40  7  30  5  6  8000
 1341625  25 H  26-50  11  30  8  10  8000
 1341626  32 H  33-64  17.5  30  10  16  8000



A14
Driving discs, with interchangeable carbide driving plates 6 x 3.2, right-hand rotation, max. workpiece hardness 40 HRC
 Item No.  Clamping
 circuit Ø S mm		  Approx.
 turning range		  I mm  R mm  V mm  Assoc. centre
 point Ø Y mm		  Axial load
 max. N
 1341628  20 H  21-40  7  30  5  6  8000
 1341629  25 H  26-50  11  30  8  10  8000
 1341630  32 H  33-64  17.5  30  10  16  8000



A14
Driving discs, with interchangeable carbide driving plates 6 x 3.2, left-hand rotation, max. workpiece hardness 40 HRC
 Item No.  Clamping
 circuit Ø S mm		  Approx.
 turning range		  I mm  R mm  V mm  Assoc. centre
 point Ø Y mm		  Axial load
 max. N
 1341631  20 H  21-40  7  30  5  6  8000
 1341632  25 H  26-50  11  30  8  10  8000
 1341633  32 H  33-64  17.5  30  10  16  8000



A14
Driving discs, toothed, right- and left-hand rotation, max. workpiece hardness 35 HRC
 Item No.  Clamping
 circuit Ø S mm		  Approx.
 turning range		  I mm  R mm  V mm  Assoc. centre
 point Ø Y mm		  Axial load
 max. N
 1341603  8  9-16  4.5  38  4  4  4000
 1341604  10  11-20  4.5  38  4  4  6000
 1341605  12  13-24  7  36  4  6  6000
 1341606  16  17-32  11  33  4  10  6000
 1341607  20  21-40  13  30  4  12  8000
 1341608  25  26-50  17  30  8  16  10000
 1341609  32  33-64  22  30  10  16  12500
Driving discs with carbide toothing on request



A14
Driving discs, toothed, right-hand rotation, max. workpiece hardness 35 HRC
 Item No.  Clamping
 circuit Ø S mm		  Approx.
 turning range		  I mm  R mm  V mm  Assoc. centre
 point Ø Y mm		  Axial load
 max. N
 1341610  8  9-16  4.5  38  4  4  4000
 1341611  10  11-20  4.5  38  4  4  6000
 1341612  12  13-24  7  36  4  6  6000
 1341613  16  17-32  11  33  4  10  6000
 1341614  20  21-40  13  30  4  12  8000
 1341615  25  26-50  17  30  8  16  10000
 1341616  32  33-64  22  30  10  16  12500
Driving discs with carbide toothing, friction lining or diamond grain on request



A14
Driving discs, toothed, left-hand rotation, max. workpiece hardness 35 HRC
 Item No.  Clamping
 circuit Ø S mm		  Approx.
 turning range		  I mm  R mm  V mm  Assoc. centre
 point Ø Y mm		  Axial load
 max. N
 1341617  8  9-16  4.5  38  4  4  4000
 1341618  10  11-20  4.5  38  4  4  6000
 1341619  12  13-24  7  36  4  6  6000
 1341620  16  17-32  11  33  4  10  6000
 1341621  20  21-40  13  30  4  12  8000
 1341622  25  26-50  17  30  8  16  10000
 1341623  32  33-64  22  30  10  16  12500
Driving discs with carbide toothing, friction lining or diamond grain on request



A14
Driving discs, with interchangeable carbide driving plates 9.5 x 3.2, right- and left-hand rotation, max. workpiece hardness 40 HRC
 Item No.  Clamping
 circuit Ø S mm		  Approx.
 turning range		  H mm  C mm  Assoc. centre
 point Ø Y mm		  Axial load
 max. N
 1341627  40  41-80  20  24  16  14000
 1341635  50  51-100  28  24  16  14000
 1341636  63  64-126  41  24  16  14000
 1341637  80  81-160  58  24  16  14000



A14
Driving discs, with interchangeable carbide driving plates 9.5 x 3.2, right-hand rotation, max. workpiece hardness 40 HRC
 Item No.  Clamping
 circuit Ø S mm		  Approx.
 turning range		  H mm  C mm  Assoc. centre
 point Ø Y mm		  Axial load
 max. N
 1341638  40  41-80  20  24  16  14000
 1341639  50  51-100  28  24  16  14000
 1341640  63  64-126  41  24  16  14000
 1341641  80  81-160  58  24  16  14000



A14
Driving discs, with interchangeable carbide driving plates 9.5 x 3.2, left-hand rotation, max. workpiece hardness 40 HRC
 Item No.  Clamping
 circuit Ø S mm		  Approx.
 turning range		  H mm  C mm  Assoc. centre
 point Ø Y mm		  Axial load
 max. N
 1341642  40  41-80  20  24  16  14000
 1341643  50  51-100  28  24  16  14000
 1341644  63  64-126  41  24  16  14000
 1341645  80  81-160  58  24  16  14000



C15

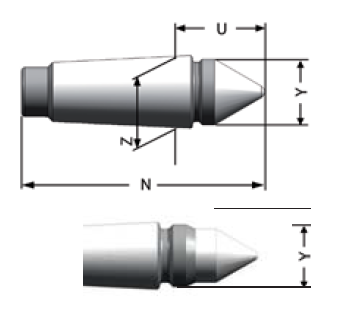

Centres CoK-AE
 Item No.  Clamping circuit Ø S mm  N mm  U mm  Y mm  Z mm  Workpiece weight max. kg
 088121  8-10  67.5  28  4  15  55
 088122  12  67  28  6  15  75
 088123  16  67  28  10  15  150
 088124  20-32  64  25  12  15  250
 085002  40-80  60  21  M 14x1.5  15  350



A14
Carbide driving plates, right- or left-hand rotation
 Item No.  Size  Clamping circuit Ø mm
 088209  9.5 x 3.2  40-80



A14
Carbide driving plates, right- and left-hand rotation
 Item No.  Size  Clamping circuit Ø mm
 087931  9.5 x 3.2  40-80



C15
Clamping spindle
 Item No.  Size  Clamping circuit Ø mm
 088205  M 5 x 8  40-80



C15
O-ring
 Item No.  Size
 006252  21.82 x 3.53
