Threading TapsISO Metric coarse thread DIN 13
 Grey cast iron   |
 High speed steel class E with 3%vanadium 1.3344 (EMo5V3) (M-3/2) |
 DIN 371 A160A2000016012 |
 DIN 376 A1602500016012 |

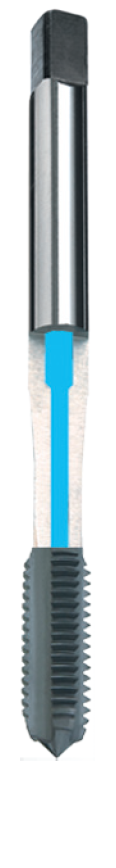

 DIN 371 A660A2000066012 |

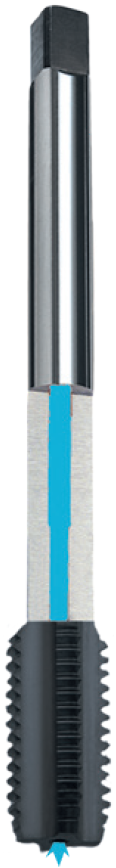

 DIN 376 A6602500066012 |
|||||||||
HOLE |
≤ 3 x d1 Blind and through hole |
≤ 3 x d1Blind and through hole |
||||||||||||
 Chamfer lead acc. to DIN 2197 |
C = 2.5xP | C = 2.5xP | ||||||||||||
| LIMIT | 6HX | 6HX | ||||||||||||
| COATING |  TiAlN coating(Titanium Aluminium Nitride) |
TiAlN coating (Titanium Aluminium Nitride) |
||||||||||||
| DIN | 371 | 376 | 371 | 376 | ||||||||||
| ORDER No. EDP = Nr.+ ★ |
DIN 371 2000016012* A160A |
DIN 371 2000066012* A660A |
||||||||||||
| l1 mm |
l2 mm |
l3 mm |
DIN 371 | DIN 376 |  mm |
d1 mm |
P mm |
★ | DIN 376 2500016012* A160 |
DIN 376 2500066012* A660 |
||||
| d2 mm |
a mm |
d2 mm |
a mm |
|||||||||||
| Z | Z | |||||||||||||
| 45 | 9 | - | 2.8 | 2.1 | 1.6 | M 2 | (0.4) | 020 | 3 | 3 | ||||
| 45 | 9 | - | 2.8 | 2.1 | 1.75 | M 2.2 | (0.45) | 022 | 3 | 3 | ||||
| 45 | 9 | - | 2.8 | 2.1 | 1.9 | M 2.3 | (0.4) | 023 | 3 | 3 | ||||
| 50 | 9 | - | 2.8 | 2.1 | 2.05 | M 2.5 | (0.45) | 025 | 3 | 3 | ||||
| 50 | 9 | - | 2.8 | 2.1 | 2.1 | M 2.6 | (0.45) | 026 | 3 | 3 | ||||
| 56 | 11 | 16 | 3.5 | 2.7 | 2.2 | - | 2.5 | M 3 | (0.5) | 030 | 3 ■ | 3 | ||
| 56 | 12 | 17 | 4 | 3 | 2.5 | 2.1 | 2.9 | M 3.5 | (0.6) | 035 | 3 | 3 | ||
| 63 | 13 | 19 | 4.5 | 3.4 | 2.8 | 2.1 | 3.3 | M 4 | (0.7) | 040 | 3 ■ | 3 | ||
| 70 | 15 | 29 | 6 | 4.9 | 3.5 | 2.7 | 4.2 | M 5 | (0.8) | 050 | 3 ■ | 3 ▼ | ||
| 80 | 17 | 30 | 6 | 4.9 | 4.5 | 3.4 | 5 | M 6 | (1) | 060 | 4 ■ | 4 ▼ | ||
| 80 | 17 | 31 | 7 | 5.5 | 5.5 | 4.3 | 6 | M 7 | (1) | 070 | 4 ■ | 4 | ||
| 90 | 20 | 35 | 8 | 6.2 | 6 | 4.9 | 6.8 | M 8 | (1.25) | 080 | 4 ■ ■ | 4 ▼ | ||
| 100 | 22 | 38 | 10 | 8 | 7 | 5.5 | 8.5 | M 10 | (1.5) | 100 | 4 ■ ■ | 4 ▼ | ||
| 110 | 24 | 9 | 7 | 10.2 | M 12 | (1.75) | 120 | 4 ■ | 4 ▼ | |||||
| 110 | 26 | 11 | 9 | 12 | M 14 | (2) | 140 | 4 ■ | 4 ▼ | |||||
| 110 | 27 | 12 | 9 | 14 | M 16 | (2) | 160 | 4 ■ | 4 ▼ | |||||
| 125 | 30 | 14 | 11 | 15.5 | M 18 | (2.5) | 180 | 4 ■ | 4 | |||||
| 140 | 32 | 16 | 12 | 17.5 | M 20 | (2.5) | 200 | 4 ■ | 4 ▼ | |||||
| 140 | 32 | 18 | 14.5 | 19.5 | M 22 | (2.5) | 220 | 4 | 4 | |||||
| 160 | 34 | 18 | 14.5 | 21 | M 24 | (3) | 240 | 5 ■ | 5 ▼ | |||||
| 160 | 36 | 20 | 16 | 24 | M 27 | (3) | 270 | 5 | 5 | |||||
| 180 | 40 | 22 | 18 | 26.5 | M 30 | (3.5) | 300 | 5 | 5 | |||||
| 180 | 40 | 25 | 20 | 29.5 | M 33 | (3.5) | 330 | 5 | 5 | |||||
| 200 | 50 | 28 | 22 | 32 | M 36 | (4) | 360 | 5 | 5 | |||||
| ■ = Stock | EDP: A160 M 16 = 2000016012160 | |||||||||||||
We reserve the right to make technical changes.
