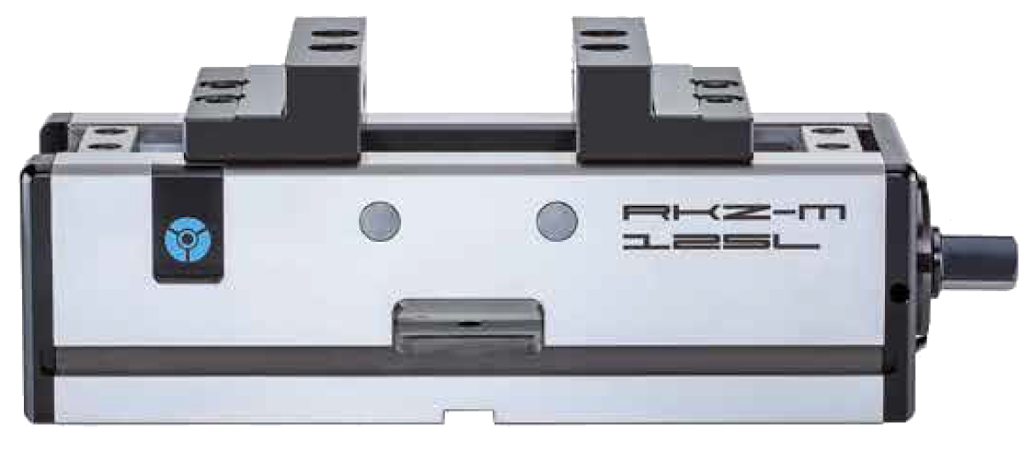

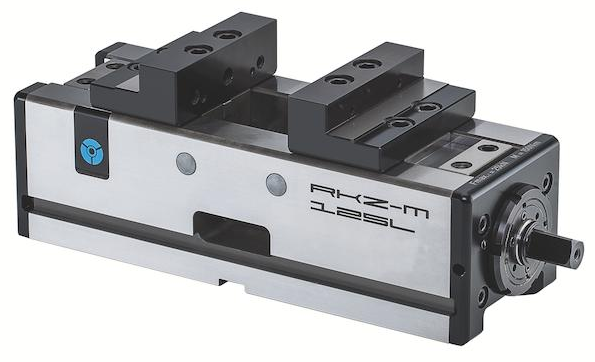

NC-Compact Self Centering Vices
RKZ-M - centrical, without
power transmitter

APPLICATION
Optimized for 5-axis machining.

TYPE
Clamping system mechanical without power transmitter, manually operated.
Centric clamping with two moving jaws.
TECHNICAL FEATURES
- Steel basic body as well as all guides hardened and ground on all sides
- Standard-equipped with stepped top jaws
CUSTOMER BENEFITS
» Short, compact design
» Large clamping stroke
» Constant clamping force for every clamping operation and high clamping repeatability when a torque wrench is used
» Clamping accuracy at the centre: ± 0.02 - clamping repeatability: 0.01



A32

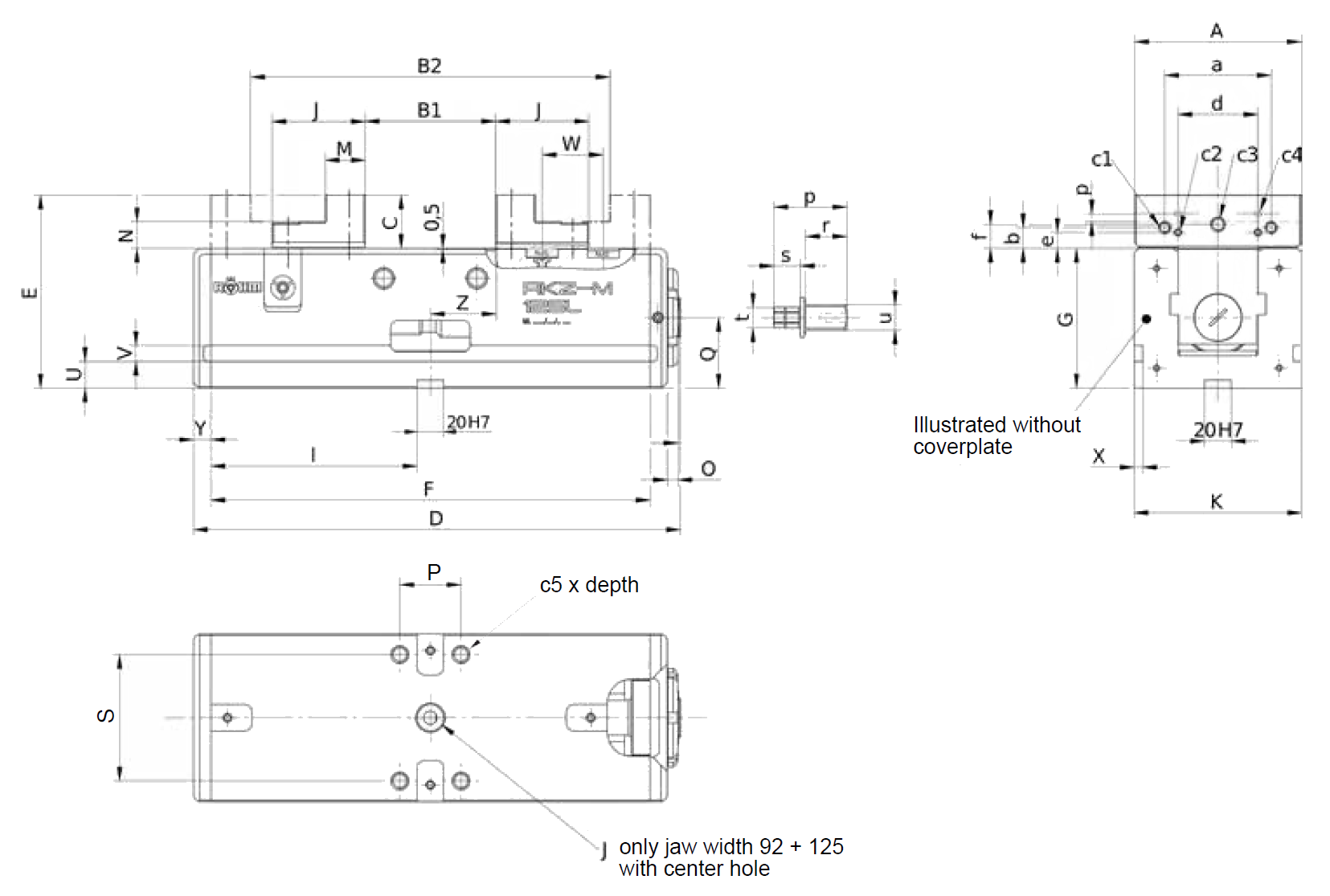

RKZ-M, with stepped jaws
 Item No.  180190  180191  180192  1801931)
 Jaw width A mm  50  70  92  125
 B1 slot 1 mm  0 - 39  0 - 58  0 - 76  0 - 97
 B1 slot 2 mm  36 - 75  48 - 106  70 - 146  92 - 189
 B2 slot 1 mm  37 - 75  48 - 105  78 - 138  81 - 177
 B2 slot 2 mm  72 - 111  95 - 153  132 - 208  172 - 269
 C mm  20  25  32  40
 Dmax mm  167  219  295  366
 E mm  75  95  117  145
 F mm  140  190  260  330
 G--0.02 mm  55  70  85  105
 J mm  32  41  56  70
 K mm  52  72  94  126
 M mm  14  17.5  25  30
 N--0.01 mm  10  12  16  20
 O mm  10  10  13  13
 P mm  1  1  2  2
 Q mm  31  40  41.5  53
 U mm  15  20  20  20
 V mm  12  12  12  12
 W mm  18  24  35  46
 Y mm  10  10  12  13
 Z mm  20.5  30  39  49.5
 a mm  -  -  63  80
 b mm  -  -  13.6  15.6
 c1  -  -  M 6 x 10  M 8 x 14
 c2  M 4 x 8  M 5 x 8  M 5 x 8  M 5 x 8
 c3  -  -  M 10 x 16  M 10 x 18
 c4  M 3 x 6  M 4 x 8  M 5 x 8  M 5 x 8
 d mm  26  37  48  60
 e mm  5  6  8  12
 f mm  -  -  14  18
 l mm  60  85  120  155
 p mm  3.5  4.5  6  6
 q mm  38  52  55  55
 r mm  20  30  32  32
 s mm  15  19  20  20
 t mm  hex.-KW 8  hex.-KW 10  hex.-KW 14  hex.-KW 14
 u mm  sq.-KW 12  sq.-KW 14  sq.-KW 19  sq.-KW 19
 Ø J x depth mm  -  -  Ø20H7/8  Ø20H7/8
 Clamping force kN  10  15  20  25
 Weight kg  3.5  7  18  32.5
 x  3  4.5  4.5  6.5
 p  -  -  75  46
 S  -  -  70  95
 c5  -  -  M 10 - 16 deep  M 12 - 20 deep
1) With enlarged stepped-jaws 180194




Accessories RKZ-M

A37

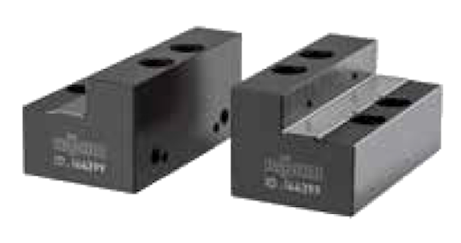

Stepped jaws SB, reversible, with fixing screws
 Item no.  Contents of delivery  Size  Width mm  Height mm
 164864  set  50  50  20
 164844  set  70  70  25
 161831  set  92  92  32
 162631  set  125  125  40



A37

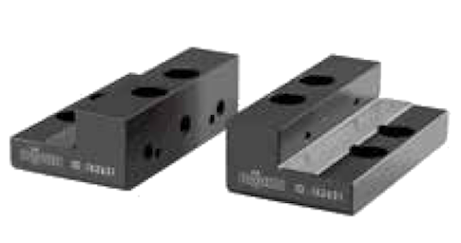

Raised stepped jaws ESB
 Item no.  Contents of delivery  Size  Width mm  Height mm
 164399  set  125  125  60



A37

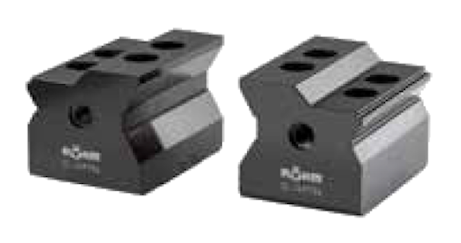

Double V-jaw, reversible, with fine step,
 Item no.  Contents
 of delivery		  Size  Width
 mm		  Height
 mm		  Length
 mm		  Height prism
 mm		  Size prism
 mm		  Clamping dia. D1 mm
 slot1               slot2     		  Clamping dia. D2 mm
 slot1           slot2
 169754  set  92  92  64.5  67  39  41.3  12-36  -  30-75*  -
 169756  set  125  125  84.5  86  54  56  15-40  -  30-92**  89-105
*Ø 63-75 can only be fed from the side
**Ø 72-92 can only be fed from the side



A37
Standard jaws SGN, one side smooth, one side grooved, hardened and ground
 Item no.  Contents of delivery  Size  Width mm  Height mm
 165161  set  50  50  19.6
 165163  set  70  70  24.6
 162363  set  92  92  32
 158897  set  125  125  39.7



A37
Standard jaws finely checkered SGNf, one side finely checkered, one side grooved, hardened and ground
 Item no.  Contents of delivery  Size  Width mm  Height mm
 165165  set  50  50  19.6
 165167  set  70  70  24.6
 163223  set  92  92  32
 163225  set  125  125  39.7



A37
V-jaw PB, horizontal and vertical
 Item no.  Contents of delivery  Size  Width mm  Height mm  Thickness mm  Height prism mm  Chucking capacity mm
 Horizontal        Vertical
 165169  set  50  50  20  10  12  6-16  6-16
 165171  set  70  70  25  12  14  8-24  8-24
 162365  set  92  92  32  16  19.5  12-36  12-36
 158641  set  125  125  40  20  24  15-40  18-60



A37
Claw jaws SKB with fine step, 2.5 mm clamping depth
 Item no.  Contents of delivery  Width mm  Height mm  Thickness mm
 166514  set  92  32  14
 166520  set  125  40  16
Including fixing screws



A37
Claw jaws SKB without step, universal for clamping depth > 2.5 mm
 Item no.  Contents of delivery  Width mm  Height mm  Thickness mm
 166661  set  92  32  14
 166667  set  125  40  16
Including fixing screws



C15
Hand crank HKU
 Item no.  Contents of delivery  Size  Inside octagon Key-width (KW)  L
 009150  piece  50  12  80
 009152  piece  70  14  125
 3821121)  piece  92  19  160
 009154  piece  125  19  200
1) designed as a square



A37

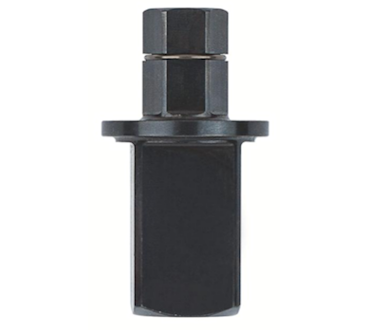

Drive adapter ATA
 Item no.  Contents of delivery  Size  Square  Hexagon
 164971  piece  50  12  8
 164842  piece  70  14  10
 164625  piece  92/125  19  14"



A26
Torque Wrench
 Item no.  Torque Nm  Length mm  Output  Working accuracy
 10004116  20 - 120  435  12.7 = 1/2"  3%
 10004117  60 - 320  659  12.7 = 1/2"  3%



A37
Drive adapter ATA
 Item no.  Contents of delivery  Size  Square
 168721  piece  92  12 - 1/2"
 161103  piece  125  14 - 1/2"
 161730  piece  125  19 - 1/2"



A99

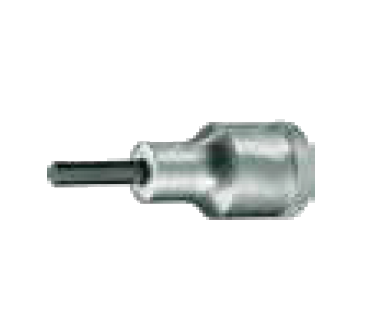

Screwdriver bit for torque wrench
 Item no.  Size  Key-width SW  Output
 1339727  50  8  1/2"
 1339728  70  10  1/2"
 1339730  92 / 125  14  1/2"



A37
Single clamp SPE, for mounting vices on end and on the base
 Item no.  Contents of delivery  T-slot  Thread
 149121  piece  12  M 10 x 50
 149122  piece  14  M 12 x 55
 149123  piece  16  M 12 x 60
 149124  piece  18  M 16 x 60
 155722  piece  20  M 16 x 65
 151507  piece  22  M 16 x 65



A37
Fixed slot nuts NTS, hardened and ground, with fixing screw
 Item no.  Contents of delivery  Size  Length mm
 014823  set  20 x 12  22
 014825  set  20 x 14  25
 014827  set  20 x 16  25
 014829  set  20 x 18  25
 014831  set  20 x 20  22
 014833  set  20 x 22  32



A37
Workpiece stop with mounting thread
 Item no.  Description
 320400  Workpiece stop with M12 mounting thread



A37
Workpiece stop magnetic
 Item no.  Description
 184740  Workpiece stop with magnetic attachment - Premium (incl. base module)



We reserve the right to make technical changes.
