Threading TapsISO Metric coarse thread DIN 13
 High alloyed steels Rm = 1.000 ÷ 1.300 N/mm² (30÷40 HRC)   |
 High speed steel class E type M-42, 1.3207 (EW 9 Co 10) |

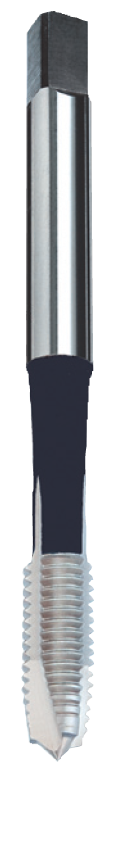

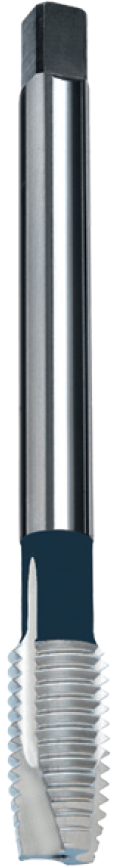

 DIN 371 641A2000064100 |
 DIN 376 6412500064100 |

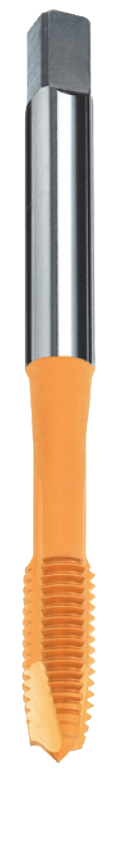

 DIN 371 T641A2000064110 |

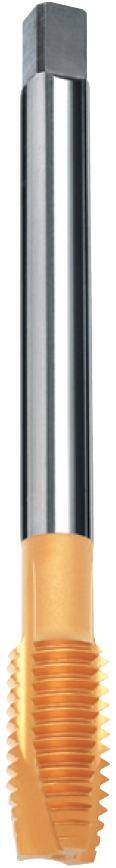

 DIN 376 T6412500064110 |

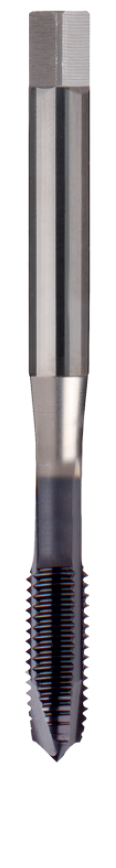

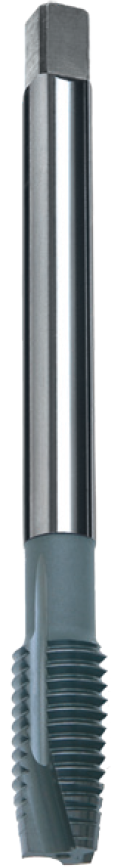

 DIN 371 A641A2000064112 |
 DIN 376 A6412500064112 |
 DIN 371 642A2000064200 |

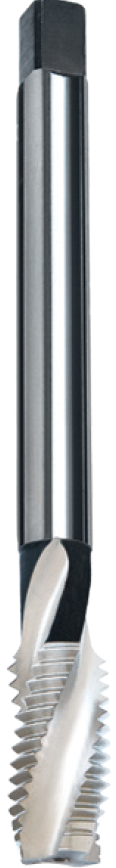

 DIN 376 6422500064200 |

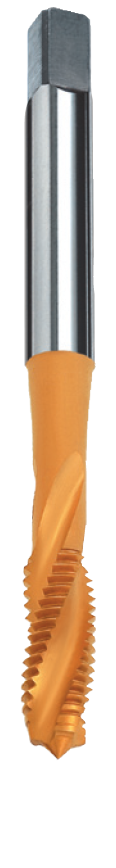

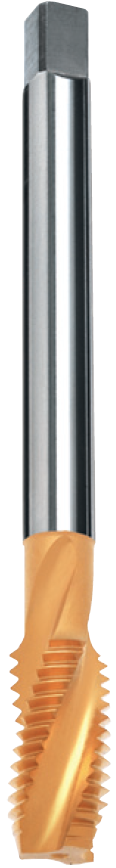

 DIN 371 T642A2000064210 |
 DIN 376 T6422500064210 |

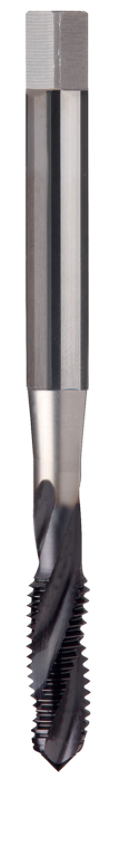

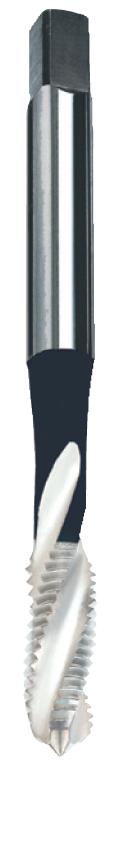

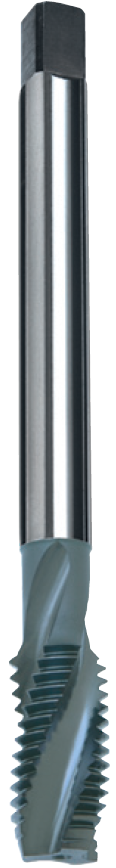

 DIN 371 A642A2000064212 |
 DIN 376 A6422500064212 |
|||||||||
HOLE |
≤ 2 x d1 Through hole |
≤ 2 x d1Through hole |
≤ 2 x d1Through hole |
≤ 2 x d1 Blind hole |
≤ 2 x d1Blind hole |
≤ 2 x d1Blind hole |
||||||||||||||||
 Chamfer lead acc. to DIN 2197 |
B = 4xP | B = 4xP | B = 4xP | D = 3.5xP | D = 3.5xP | D = 3.5xP | ||||||||||||||||
| LIMIT | 6HX | 6HX | 6HX | 6HX | 6HX | 6HX | ||||||||||||||||
| COATING |  Bright (without Coating orwithout Surface treatment) |
 TiN coating (Titanium nitride) |
 TiAlN coating(Titanium Aluminium Nitride) |
Bright (without Coating or without Surface treatment) |
TiN coating (Titanium nitride) |
TiAlN coating (Titanium Aluminium Nitride) |
||||||||||||||||
| DIN | 371 | 376 | 371 | 376 | 371 | 376 | 371 | 376 | 371 | 376 | 371 | 376 | ||||||||||
| ORDER No. EDP = Nr.+ ★ |
DIN 371 2000064100* 641A |
DIN 371 2000064110* T641A |
DIN 371 2000064112* A641A |
DIN 371 2000064200* 642A |
DIN 371 2000064210* T642A |
DIN 371 2000064212* A642A |
||||||||||||||||
| l1 mm |
l2 mm |
l3 mm |
DIN 371 | DIN 376 |  mm |
d1 mm |
P mm |
★ | DIN 376 2500064100* 641 |
DIN 376 2500064110* T641 |
DIN 376 2500064112* A641 |
DIN 376 2500064200* 642 |
DIN 376 2500064210* T642 |
DIN 376 2500064212* A642 |
||||||||
| d2 mm |
a mm |
d2 mm |
a mm |
|||||||||||||||||||
| Z | Z | Z | Z | Z | Z | |||||||||||||||||
| 45 | 9 | - | 2.8 | 2.1 | 1.6 | M 2 | (0.4) | 020 | 3 ■ | 3 | 3 | 3 | 3 | 3 | ||||||||
| 50 | 9 | - | 2.8 | 2.1 | 2.05 | M 2.5 | (0.45) | 025 | 3 ■ | 3 | 3 | 3 | 3 | 3 | ||||||||
| 56 | 11 | 16 | 3.5 | 2.7 | 2.2 | - | 2.5 | M 3 | (0.5) | 030 | 3 ■ | 3 ■ | 3 ■ | 3 | 3 | 3 | ||||||
| 56 | 12 | 17 | 4 | 3 | 2.5 | 2.1 | 2.9 | M 3.5 | (0.6) | 035 | 3 | 3 | 3 | 3 | 3 | 3 | ||||||
| 63 | 13 | 19 | 4.5 | 3.4 | 2.8 | 2.1 | 3.3 | M 4 | (0.7) | 040 | 3 ■ | 3 ■ | 3 ■ | 3 ■ | 3 ■ | 3 ■ | ||||||
| 70 | 15 | 29 | 6 | 4.9 | 3.5 | 2.7 | 4.2 | M 5 | (0.8) | 050 | 3 ■ | 3 ■ | 3 ■ | 3 ■ | 3 ■ | 3 ■ | ||||||
| 80 | 17 | 30 | 6 | 4.9 | 4.5 | 3.4 | 5 | M 6 | (1) | 060 | 3 ■ | 3 ■ | 3 ■ | 3 ■ | 3 ■ | 3 ■ | ||||||
| 80 | 17 | 31 | 7 | 5.5 | 5.5 | 4.3 | 6 | M 7 | (1) | 070 | 3 | 3 | 3 | 3 | 3 | 3 | ||||||
| 90 | 20 | 35 | 8 | 6.2 | 6 | 4.9 | 6.8 | M 8 | (1.25) | 080 | 3 ■ | 3 ■ | 3 ■ | 3 ■ | 3 ■ | 3 ■ | ||||||
| 100 | 22 | 38 | 10 | 8 | 7 | 5.5 | 8.5 | M 10 | (1.5) | 100 | 3 ■ | 3 ■ | 3 ■ | 3 ■ | 3 ■ | 3 ■ | ||||||
| 110 | 24 | 9 | 7 | 10.2 | M 12 | (1.75) | 120 | 3 ■ | 3 ■ | 3 ■ | 3 ■ | 3 ■ | 3 ■ | |||||||||
| 110 | 26 | 11 | 9 | 12 | M 14 | (2) | 140 | 3 ■ | 3 ■ | 3 ■ | 3 ■ | 3 ■ | 3 ■ | |||||||||
| 110 | 27 | 12 | 9 | 14 | M 16 | (2) | 160 | 3 ■ | 3 ■ | 3 ■ | 4 ■ | 4 ■ | 4 ■ | |||||||||
| 125 | 30 | 14 | 11 | 15.5 | M 18 | (2.5) | 180 | 3 ■ | 3 ■ | 3 ■ | 4 ■ | 4 ■ | 4 ■ | |||||||||
| 140 | 32 | 16 | 12 | 17.5 | M 20 | (2.5) | 200 | 3 ■ | 3 ■ | 3 ■ | 4 ■ | 4 ■ | 4 ■ | |||||||||
| 140 | 32 | 18 | 14.5 | 19.5 | M 22 | (2.5) | 220 | 3 | 3 | 3 | 4 | 4 | 4 | |||||||||
| 160 | 34 | 18 | 14.5 | 21 | M 24 | (3) | 240 | 4 ■ | 4 ■ | 4 ■ | 4 ■ | 4 ■ | 4 ■ | |||||||||
| 160 | 36 | 20 | 16 | 24 | M 27 | (3) | 270 | 4 | 4 | 4 | 4 | 4 | 4 | |||||||||
| 180 | 40 | 22 | 18 | 26.5 | M 30 | (3.5) | 300 | 4 | 4 | 4 | 4 | 4 | 4 | |||||||||
| 180 | 40 | 25 | 20 | 29.5 | M 33 | (3.5) | 330 | 4 | 4 | 4 | 4 | 4 | 4 | |||||||||
| 200 | 50 | 28 | 22 | 32 | M 36 | (4) | 360 | 4 | 4 | 4 | 4 | 4 | 4 | |||||||||
| ■ = Stock | EDP: A641A M 8 = 2000064112080 | |||||||||||||||||||||
We reserve the right to make technical changes.
