Threading TapsISO Metric coarse thread DIN 13
 Titanium and CrNi alloys   |
 Special High speed steel class E with vanadium |
 DIN 371 630A2000063000 |
 DIN 376 6302500063000 |
 DIN 371 T630A2000063010 |
 DIN 376 T6302500063010 |

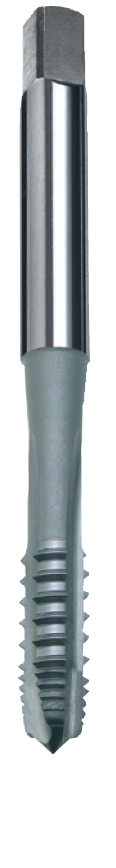

 DIN 371 A630A2000063012 |

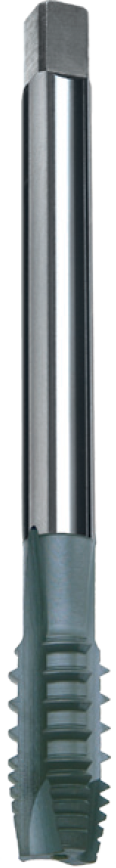

 DIN 376 A6302500063012 |

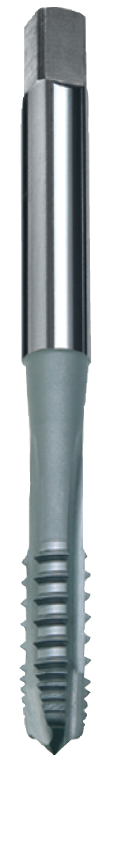

 DIN 371 AC630A2000063017 |

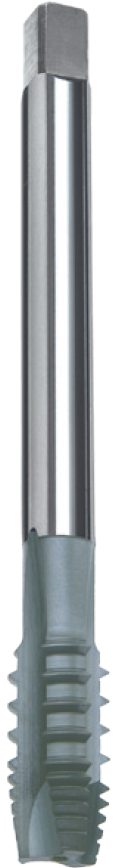

 DIN 376 AC6302500063017 |
 DIN 371 632A2000063200 |
 DIN 376 6322500063200 |
 DIN 371 T632A2000063210 |
 DIN 376 T6322500063210 |
||||||||||
HOLE |
≤ 2 x d1 Through hole |
≤ 2 x d1Through hole |
≤ 2 x d1Through hole |
≤ 2 x d1Through hole |
≤ 2 x d1 Blind hole |
≤ 2 x d1Blind hole |
|||||||||||||||||
 Chamfer lead acc. to DIN 2197 |
B = 4xP+AZ | B = 4xP+AZ | B = 4xP+AZ | B = 4xP+AZ | C = 2.5xP | C = 2.5xP | |||||||||||||||||
| LIMIT | 6HX | 6HX | 6HX | 6HX | 6HX | 6HX | |||||||||||||||||
| COATING |  Bright (without Coating orwithout Surface treatment) |
 TiN coating (Titanium nitride) |
 TiAlN coating(Titanium Aluminium Nitride) |
 AlCrN coating(Aluminium Chrome Nitride) |
Bright (without Coating or without Surface treatment) |
TiN coating (Titanium nitride) |
|||||||||||||||||
| DIN | 371 | 376 | 371 | 376 | 371 | 376 | 371 | 376 | 371 | 376 | 371 | 376 | |||||||||||
| ORDER No. EDP = Nr.+ ★ |
DIN 371 2000063000* 630A |
DIN 371 2000063010* T630A |
DIN 371 2000063012* A630A |
DIN 371 2000063017* AC630A |
DIN 371 2000063200* 632A |
DIN 371 2000063210* T632A |
|||||||||||||||||
| l1 mm |
l2 mm |
 mm |
l3 mm |
DIN 371 | DIN 376 |  mm |
d1 mm |
P mm |
★ | DIN 376 2500063000* 630 |
DIN 376 2500063010* T630 |
DIN 376 2500063012* A630 |
DIN 376 2500063017* AC630 |
DIN 376 2500063200* 632 |
DIN 376 2500063210* T632 |
||||||||
| d2 mm |
a mm |
d2 mm |
a mm |
||||||||||||||||||||
| Z | Z | Z | Z | Z | Z | ||||||||||||||||||
| 45 | 9 | 9 | - | 2.8 | 2.1 | 1.6 | M 2 | (0.4) | 020 | 3 | 3 | 3 | 3 | 3 | 3 | ||||||||
| 45 | 9 | 9 | - | 2.8 | 2.1 | 1.75 | M 2.2 | (0.45) | 022 | 3 | 3 | 3 | 3 | 3 | 3 | ||||||||
| 45 | 9 | 9 | - | 2.8 | 2.1 | 1.9 | M 2.3 | (0.4) | 023 | 3 | 3 | 3 | 3 | 3 | 3 | ||||||||
| 50 | 9 | 9 | - | 2.8 | 2.1 | 2.05 | M 2.5 | (0.45) | 025 | 3 | 3 | 3 | 3 | 3 | 3 | ||||||||
| 50 | 9 | 9 | - | 2.8 | 2.1 | 2.1 | M 2.6 | (0.45) | 026 | 3 | 3 | 3 | 3 | 3 | 3 | ||||||||
| 56 | 11 | 5 | 16 | 3.5 | 2.7 | 2.2 | - | 2.5 | M 3 | (0.5) | 030 | 3 ■ | 3 ■ | 3 ■ | 3 ■ | 3 ■ | 3 ■ | ||||||
| 56 | 12 | 6 | 17 | 4 | 3 | 2.5 | 2.1 | 2.9 | M 3.5 | (0.6) | 035 | 3 | 3 | 3 | 3 | 3 | 3 | ||||||
| 63 | 13 | 7 | 19 | 4.5 | 3.4 | 2.8 | 2.1 | 3.3 | M 4 | (0.7) | 040 | 3 ■ | 3 ■ | 3 ■ | 3 ■ | 3 ■ | 3 ■ | ||||||
| 70 | 15 | 8 | 29 | 6 | 4.9 | 3.5 | 2.7 | 4.2 | M 5 | (0.8) | 050 | 3 ■ | 3 ■ | 3 ■ | 3 ■ | 3 ■ | 3 ■ | ||||||
| 80 | 17 | 10 | 30 | 6 | 4.9 | 4.5 | 3.4 | 5 | M 6 | (1) | 060 | 3 ■ | 3 ■ | 3 ■ | 3 ■ | 3 ■ | 3 ■ | ||||||
| 80 | 17 | 10 | 31 | 7 | 5.5 | 5.5 | 4.3 | 6 | M 7 | (1) | 070 | 3 | 3 | 3 | 3 | 3 | 3 | ||||||
| 90 | 20 | 12 | 35 | 8 | 6.2 | 6 | 4.9 | 6.8 | M 8 | (1.25) | 080 | 3 ■ | 3 ■ | 3 ■ | 3 ■ | 3 ■ | 3 ■ | ||||||
| 100 | 22 | 15 | 38 | 10 | 8 | 7 | 5.5 | 8.5 | M 10 | (1.5) | 100 | 3 ■ | 3 ■ | 3 ■ | 3 ■ | 3 ■ | 3 ■ | ||||||
| 110 | 24 | 16 | 9 | 7 | 10.2 | M 12 | (1.75) | 120 | 3 ■ | 3 ■ | 3 ■ | 3 ■ | 3 ■ | 3 ■ | |||||||||
| 110 | 26 | 20 | 11 | 9 | 12 | M 14 | (2) | 140 | 3 | 3 | 3 | 3 | 3 | 3 | |||||||||
| 110 | 27 | 20 | 12 | 9 | 14 | M 16 | (2) | 160 | 3 | 3 | 3 | 3 | 3 | 3 | |||||||||
| 125 | 30 | 25 | 14 | 11 | 15.5 | M 18 | (2.5) | 180 | 4 | 4 | 4 | 4 | 4 | 4 | |||||||||
| 140 | 32 | 25 | 16 | 12 | 17.5 | M 20 | (2.5) | 200 | 4 | 4 | 4 | 4 | 4 | 4 | |||||||||
| 140 | 32 | 25 | 18 | 14.5 | 19.5 | M 22 | (2.5) | 220 | 4 | 4 | 4 | 4 | 4 | 4 | |||||||||
| 160 | 34 | 30 | 18 | 14.5 | 21 | M 24 | (3) | 240 | 4 | 4 | 4 | 4 | 4 | 4 | |||||||||
| ■ = Stock | EDP: AC630A M 4 = 2000063017040 | ||||||||||||||||||||||
We reserve the right to make technical changes.
