Supermini 105

962 Toolholder

Internal Grooving
GRAF
Internal Boring
Internal Coolant



R = right hand version                              L = left hand version

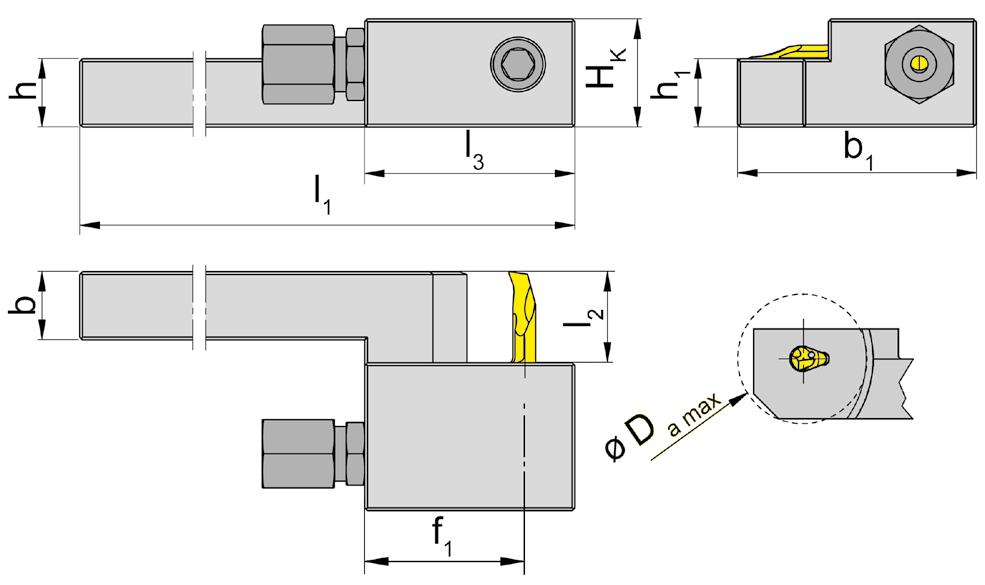

Part number h b f1 l1 l3 h1 HK b1 l2 Da max HWS
962.08.01.R.IK 8 8 27 130 37 8 15 42 18 30 105123 • 105124 • 105125
962.08.02.L.IK 8 8 27 130 37 8 15 42 18 30 105123 • 105124 • 105125
962.10.01.R.IK 10 10 27 130 37 10 17 42 18 30 105123 • 105124 • 105125
962.10.02.L.IK 10 10 27 130 37 10 17 42 18 30 105123 • 105124 • 105125
962.10.03.R.IK 10 10 27 130 37 10 17 57 33 30 105123 • 105124 • 105125
962.10.04.L.IK 10 10 27 130 37 10 17 57 33 30 105123 • 105124 • 105125
962.12.01.R.IK 12 12 27 130 37 12 19 42 18 30 105123 • 105124 • 105125
962.12.02.L.IK 12 12 27 130 37 12 19 42 18 30 105123 • 105124 • 105125
962.12.03.R.IK 12 12 27 130 37 12 19 57 33 30 105123 • 105124 • 105125
962.12.04.L.IK 12 12 27 130 37 12 19 57 33 30 105123 • 105124 • 105125
962.16.01.R.IK 16 16 27 130 37 16 23 42 18 34 105123 • 105124 • 105125
962.16.02.L.IK 16 16 27 130 37 16 23 42 18 34 105123 • 105124 • 105125
962.16.03.R.IK 16 16 27 130 37 16 23 57 33 34 105123 • 105124 • 105125
962.16.04.L.IK 16 16 27 130 37 16 23 57 33 34 105123 • 105124 • 105125
962.20.01.R.IK 20 20 27 130 37 20 27 42 18 34 105123 • 105124 • 105125
962.20.02.L.IK 20 20 27 130 37 20 27 42 18 34 105123 • 105124 • 105125

Coolant through fitting



We reserve the right to make technical changes.
